HT-07 · hut 7 van 8
Tafel
Een compacte hut met een grote veranda en een lange tafel.
A compact hut with a big veranda and a long table.Midwinter, 21 december. Zon onder 16:24. De veranda rust. Binnen brandt de kachel, met een tafel voor vier bij de bank.The veranda rests. Inside the stove is lit, with a table for four by the sofa.
Lentebegin, 20 maart. Zon onder 18:47. De luiken schuiven open. Vanaf april is de veranda weer de eetkamer, met plaats voor acht.The shutters slide open. From April the veranda is the dining room again, with room for eight.
Midzomer, 21 juni. Zon onder 22:00. Ontbijt in de oostzon. 's Middags houdt de hut de hitte van de veranda af.Breakfast in the east sun. In the afternoon the hut keeps the heat off the veranda.
Herfstbegin, 22 september. Zon onder 19:37. 15,9 m² veranda onder dak en de buitenhaard aan: tot in oktober eten jullie buiten.15.9 m² of roofed veranda and the outdoor fireplace lit: dinner stays outside into October.
Nog niet te boeken. Doel: open met Nº 01 IJssel in het voorjaar van 2027, nog niet bevestigd. Inbegrepen: haardhout, bedlinnen en handdoeken, en de ontbijtkist met wat er dat seizoen geoogst wordt.
- Slaapt · sleeps
- 42 volwassenen in het tweepersoonsbed, 2 in het stapelbed
- Aan tafel · at the table
- 4binnen; buiten nog 8
- Binnen · inside
- 30,3 m²netto binnen de wanden; de kamers samen 29,5 m²
- Buiten · outside
- 15,9 m²veranda onder dak
Houtkachel en buitenhaard.
1 · Het idee · the idea
De lange tafel is de hut.

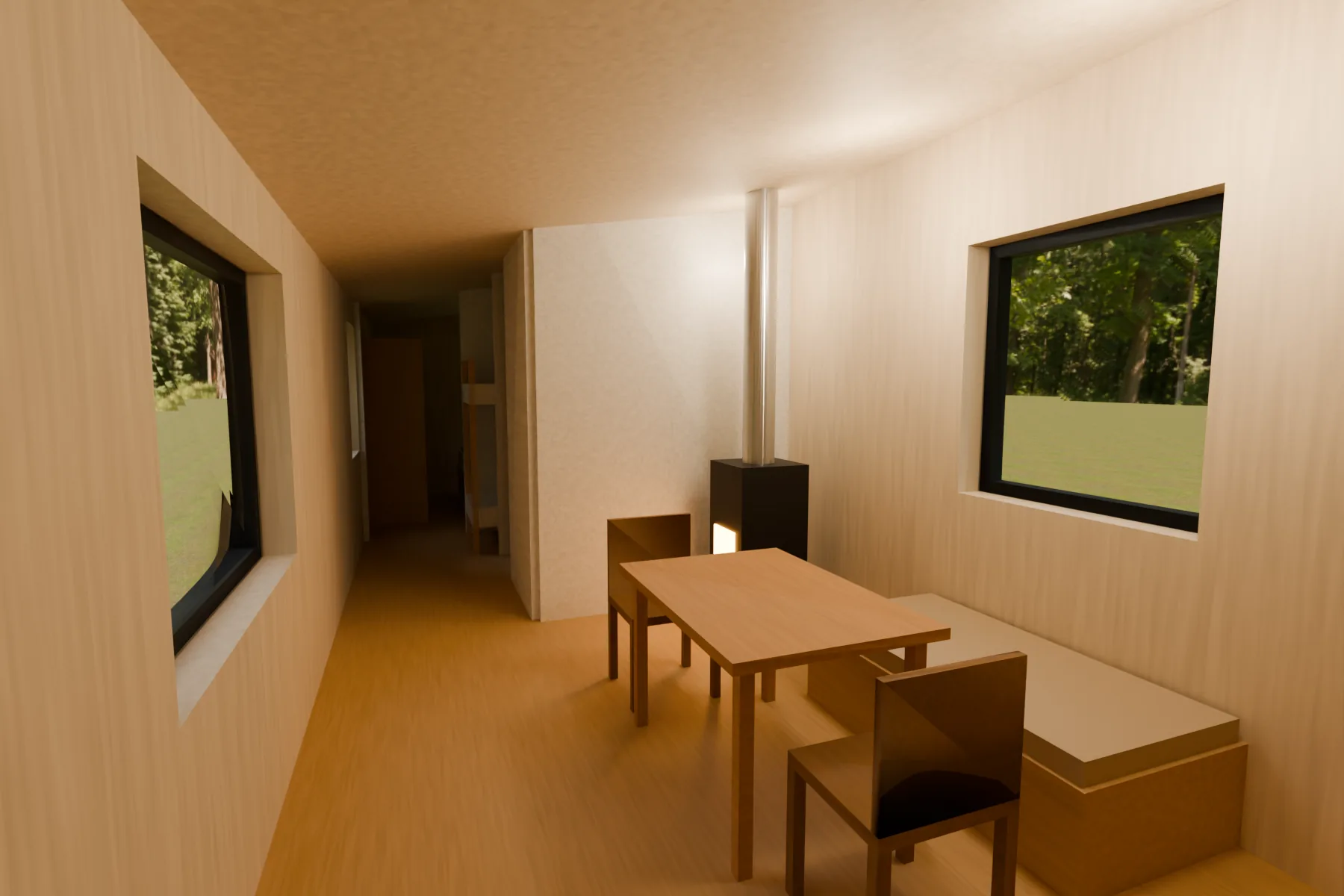

De hut zelf is compact, maar het lessenaarsdak loopt 4,6 meter door over een houten veranda met een tafel voor acht en een buitenhaard aan het eind. De keuken ligt aan de kopgevel, met een doorgeefluik rechtstreeks op de tafel. Lariks luiken schuiven langs de noordkant van de veranda, naar de buren toe, zodat de tafel van april tot oktober werkt. Binnen: een tweepersoonskamer, een stapelbed, het bad en een woonkamer met een bank, een tafel voor vier en de kachel.
The hut itself is compact, but its mono-pitch roof runs on 4.6 m over a timber veranda with a table for eight and an outdoor fireplace at the far end. The galley sits on the end wall with a serving hatch straight onto the table. Larch shutters slide along the north side of the veranda, towards the neighbouring pitch, so the table works from April to October. Inside: a double bedroom, a bunk alcove, the bath and a living room with a sofa, a table for four and the stove.Voor de gasten
2 volwassenen in het tweepersoonsbed, 2 in het stapelbed.
2 adults in the double + 2 in the bunks. A 15.9 m² roofed veranda with shutters: the long table is the hut.Op het terrein
Zoals getekend ligt de veranda op het oosten, voor de ontbijtzon, en geeft de hut 's middags schaduw; spiegel hem waar de avond telt.
As drawn the veranda faces east for breakfast sun, and the hut shades it in the afternoon; mirror it where evenings matter.Het vuur
Binnen een houtkachel, en aan het eind van de veranda een buitenhaard op een eigen stenen haard en fundering.
A wood stove inside, and an outdoor fireplace on its own stone hearth and foundation at the far end of the veranda.2 · Beelden · images
De lange tafel, van april tot oktober.
De lange tafel onder het verandadak, van de stille winter tot een regenavond met de buitenhaard aan.
Conceptbeelden (AI) op de CAD-render, zoals in het merkboek; de hut is zoals getekend.
3 · Indeling · layout
Compact binnen, ruim buiten.

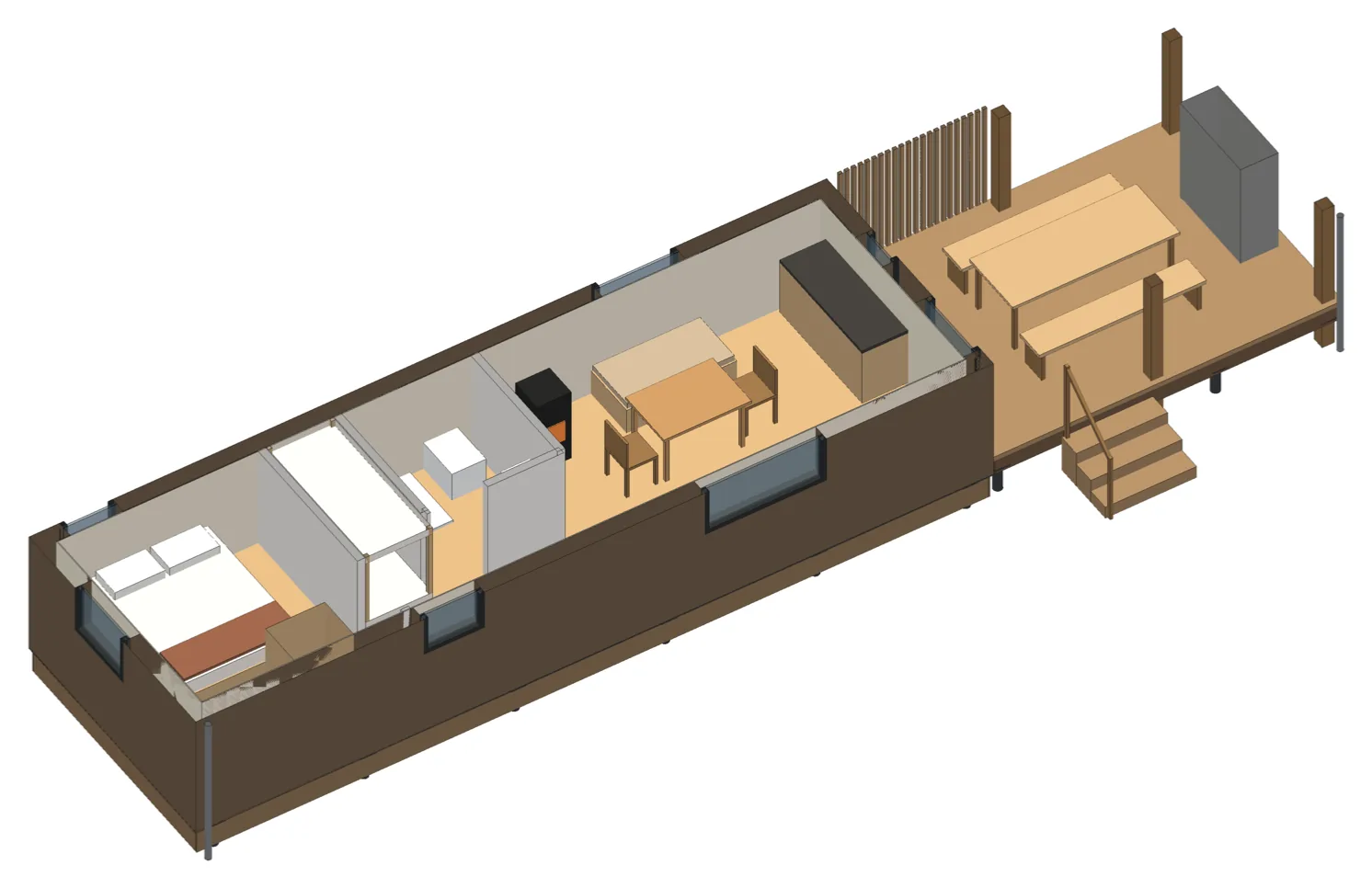

Binnen compact, buiten ruim: de keuken geeft met een luik op de veranda, de gang loopt recht naar de tafel. De slaapvleugel (slaapkamer, stapelbed, bad) is dezelfde als in Ring, Stoom; het verschil zit in de veranda met de lange tafel.
4 · Kijk rond · look around
De veranda is de eetkamer.

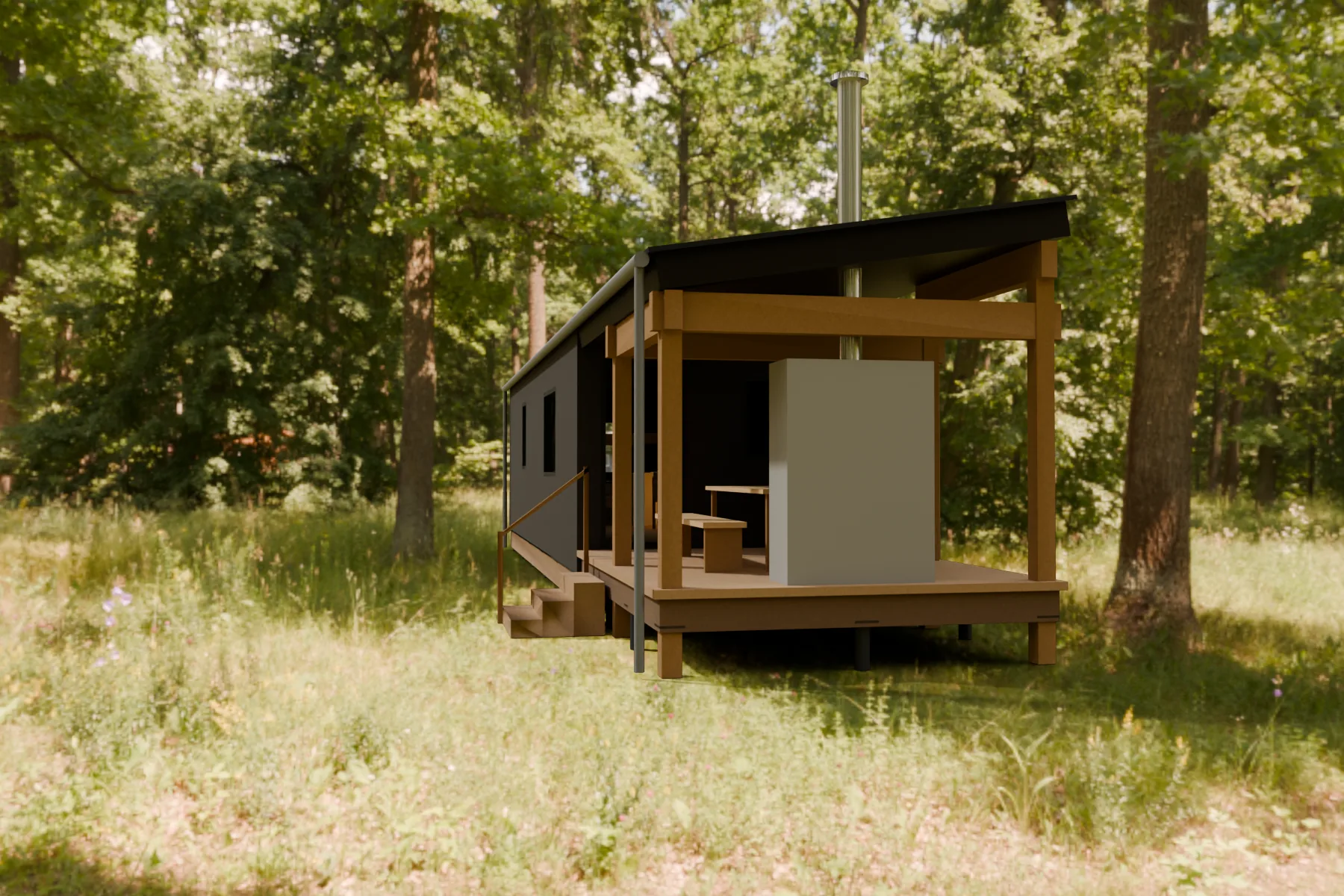

Kijk vanaf ooghoogte naar de veranda: het dak loopt 4,6 meter door over de tafel voor acht.
Sleep om te draaien
3D-model laden…
Lagen en zon · layers and sun
De seizoensknop bovenaan zet de zon op 21 december, 20 maart, 21 juni of 22 september in Deventer (52,25° N). De schaduwen kloppen voor de hut zoals getekend, noord boven.The season switch sets the sun to the season's turning day at Deventer; the shadows are true for the hut as drawn, north up.
5 · Verblijf · stay
Tafel: wanneer, en met hoeveel?
Nog niet te boeken. Doel: Nº 01 IJssel opent in het voorjaar van 2027, nog niet bevestigd. Reken uit wat een verblijf ongeveer kost en zet jullie data alvast op papier.Not bookable yet: haven Nº 01 IJssel opens in spring 2027. Work out roughly what a stay costs and put your dates on paper.
Voor bouwers en terreineigenaren

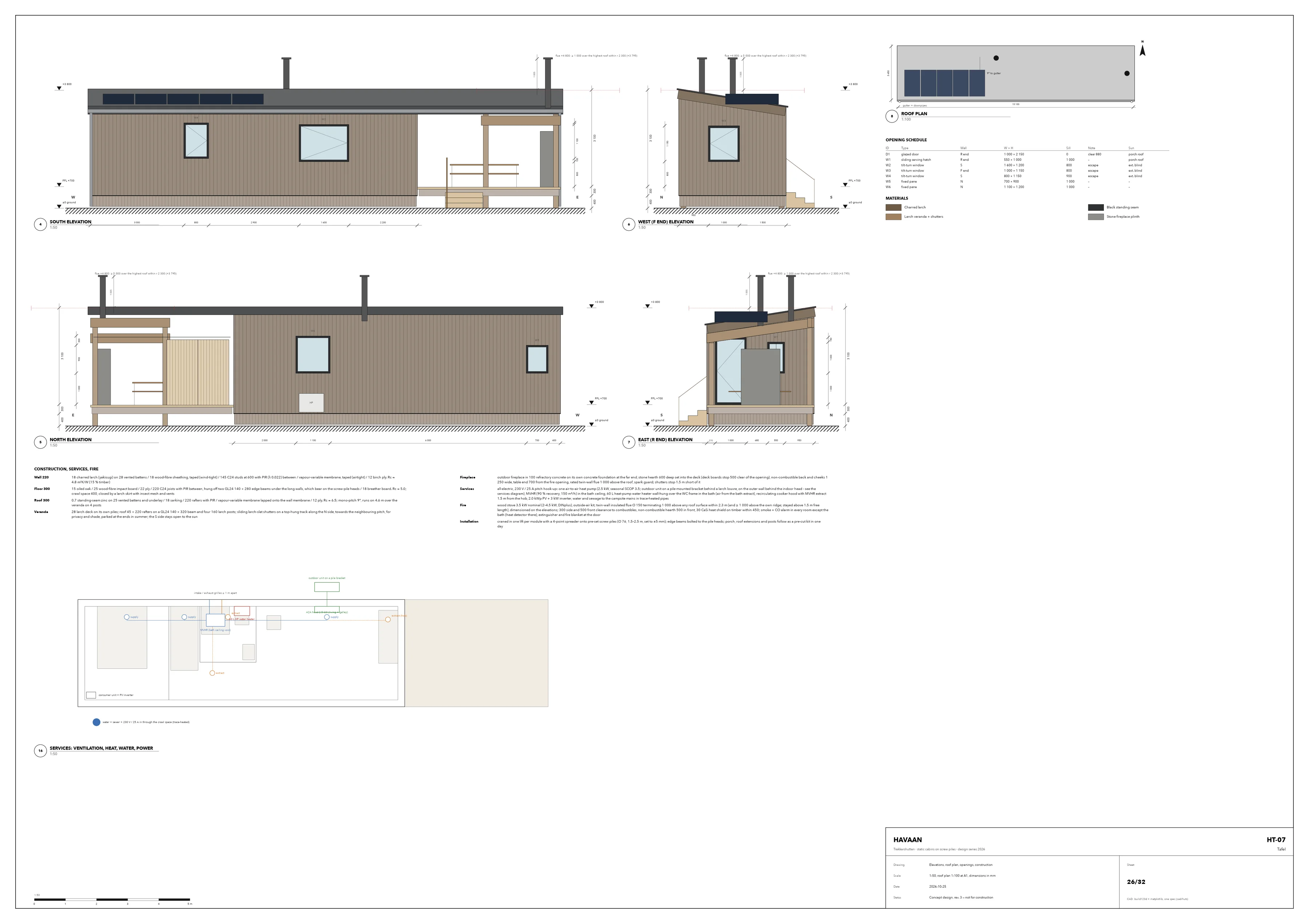

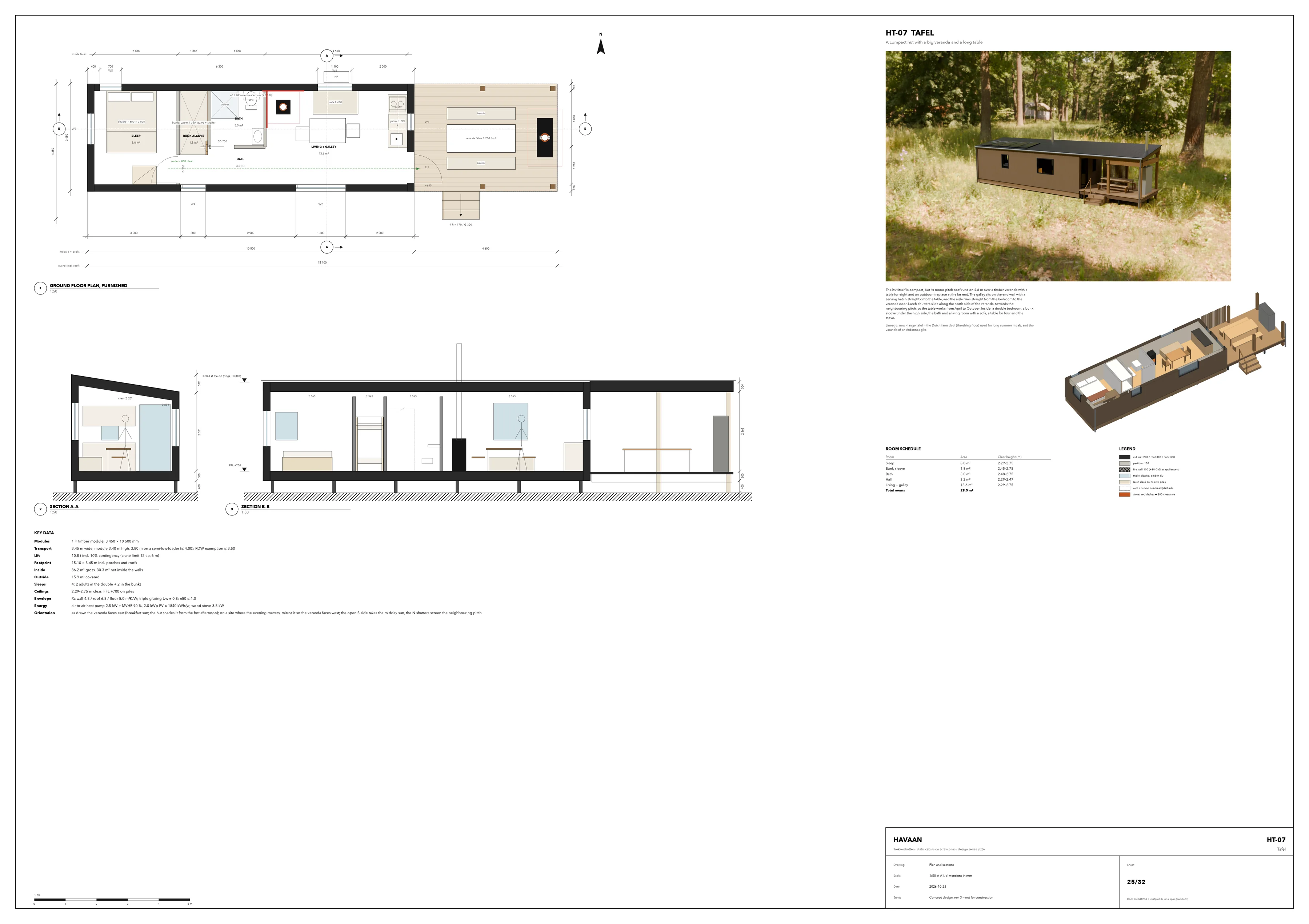

Wat het terrein nodig heeft, hoe de hut gebouwd en geplaatst wordt, en de vier A1-bladen.
6 · Op het terrein · on the site
Acht aan tafel onder één dak.
De veranda is de eetzaal van een erf: zet Tafel waar de groep samenkomt.
Hut
1 hut, eigen kachel en vuurschaal. 2–4 gasten.
Erf
3–6 hutten rond één vuur, sauna voor 8, één tafel. 8–20 gasten.
Landgoed
10+ hutten in clusters, een langhuis met een tafel voor 40, een saunahuis. 20–40 gasten.
Wat het terrein nodig heeft
Beuk 1
01·E1·U1 · HT-07 Tafel
7 · Bouw en plaatsing · build and install
Een compacte hut met een lang dak.
Eén compacte module; het verandadak, de palen en de luiken volgen als pakket.
Modules en hijsen
| Module | L × B | Dak | Hoogte | Module | Aan de haak | Kraan: straal · kan |
|---|---|---|---|---|---|---|
| Module 1 · hut met lessenaarsdak | 10,5 × 3,45 m | lessenaarsdak | 3,4 m | 10,8 t | 11,2 t | 4,3 m · 15,3 t |
Modulegewicht met 10 % reserve; aan de haak komt daar 0,4 t hijsgereedschap bij. Kraanwagen van 80 t·m, 2,6 m naast de lange zijde: wat hij op die straal kan tillen, moet boven de haaklast liggen. Op de weg 3,8 m hoog (grens 4,00 m) en 3,45 m breed (RDW-ontheffing tot 3,50 m).Module mass includes 10 % contingency; the hook load adds 0.4 t of rigging. On the road 3.80 m high (limit 4.00 m), 3.45 m wide.
Energie en fundering
- Zon
- 2,0 kWp, ongeveer 1840 kWh per jaar (920 kWh/kWp voor dit dak)
- Warmte
- een lucht-luchtwarmtepomp in de woonruimte, en de houtkachel en buitenhaard
- Rc wand
- 4,8 m²K/W
- Rc dak
- 6,5 m²K/W
- Rc vloer
- 5,0 m²K/W
- Fundering
- 12 schroefpalen onder de module, plus 4 onder de dakpalen; de buitenhaard op een eigen stenen haard en fundering
Herkomst van het ontwerp: De deel van een boerderij, gebruikt voor lange zomermaaltijden, en de veranda van een vakantiehuis in de Ardennen.

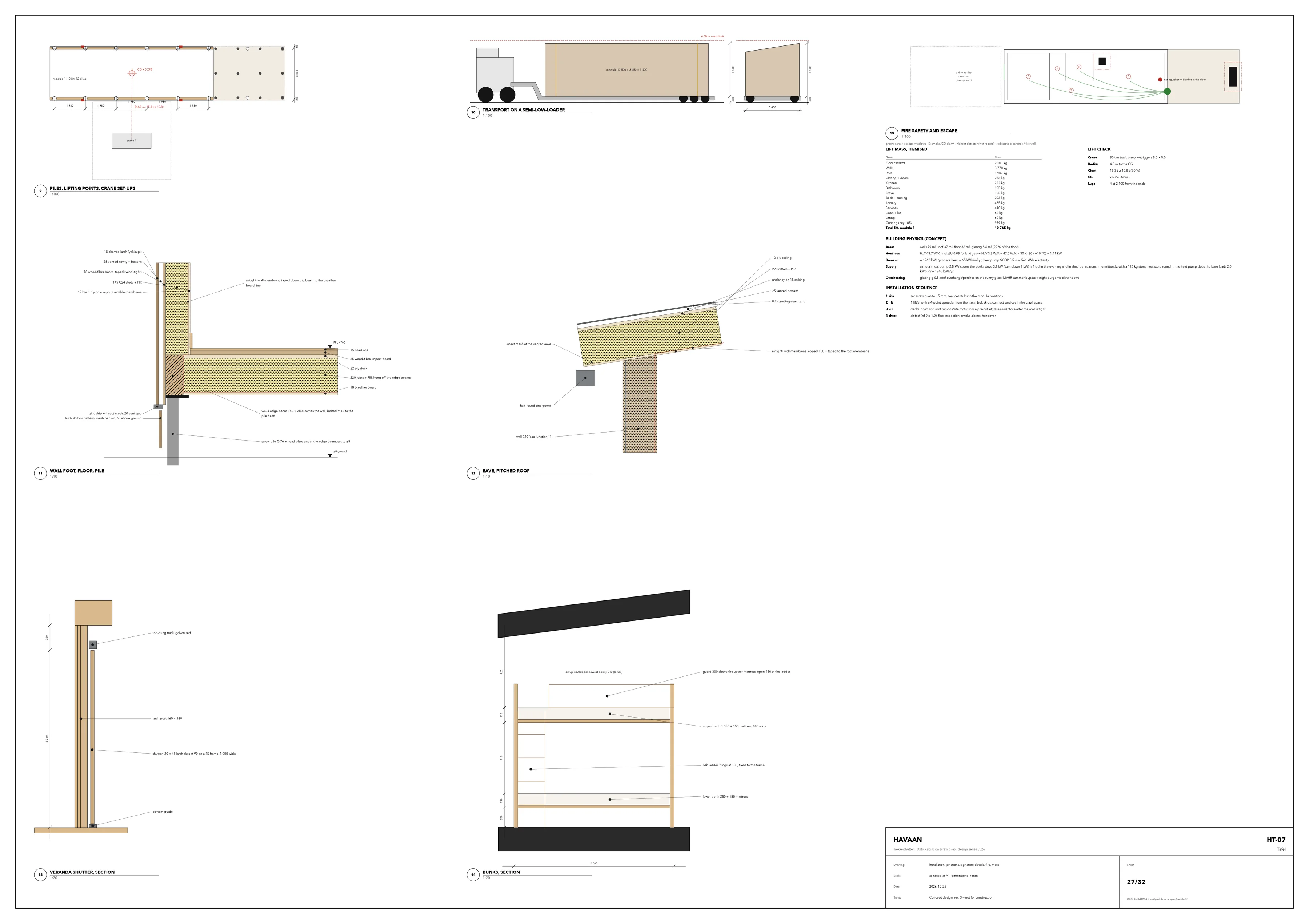

Opbouw, laag voor laagvoor de bouwer, in het Engels zoals op de bladen · for the builder, in English as on the sheets
- Wall 220 18 charred larch (yakisugi) on 28 vented battens / 18 wood-fibre sheathing, taped (wind-tight) / 145 C24 studs at 600 with PIR (λ 0.022) between / vapour-variable membrane, taped (airtight) / 12 birch ply. Rc ≈ 4.8 m²K/W (15 % timber)
- Floor 300 15 oiled oak / 25 wood-fibre impact board / 22 ply / 220 C24 joists with PIR between, hung off two GL24 140 × 280 edge beams under the long walls, which bear on the screw-pile heads / 18 breather board. Rc ≈ 5.0; crawl space 400, closed by a larch skirt with insect mesh and vents
- Roof 300 0.7 standing-seam zinc on 25 vented battens and underlay / 18 sarking / 220 rafters with PIR / vapour-variable membrane lapped onto the wall membrane / 12 ply. Rc ≈ 6.5; mono-pitch 9°, runs on 4.6 m over the veranda on 4 posts
- Veranda 28 larch deck on its own piles; roof 45 × 220 rafters on a GL24 140 × 320 beam and four 160 larch posts; sliding larch-slat shutters on a top-hung track along the N side for shade and privacy, parked at the ends in summer; the S side stays open to the sun
- Fireplace outdoor fireplace in 100 refractory concrete on its own concrete foundation at the far end, stone hearth 600 deep set into the deck (deck boards stop 500 clear of the opening), non-combustible back and cheeks 1 250 wide, table end 700 from the fire opening, rated twin-wall flue 1 000 above the roof, spark guard; shutters stop 1.5 m short of it

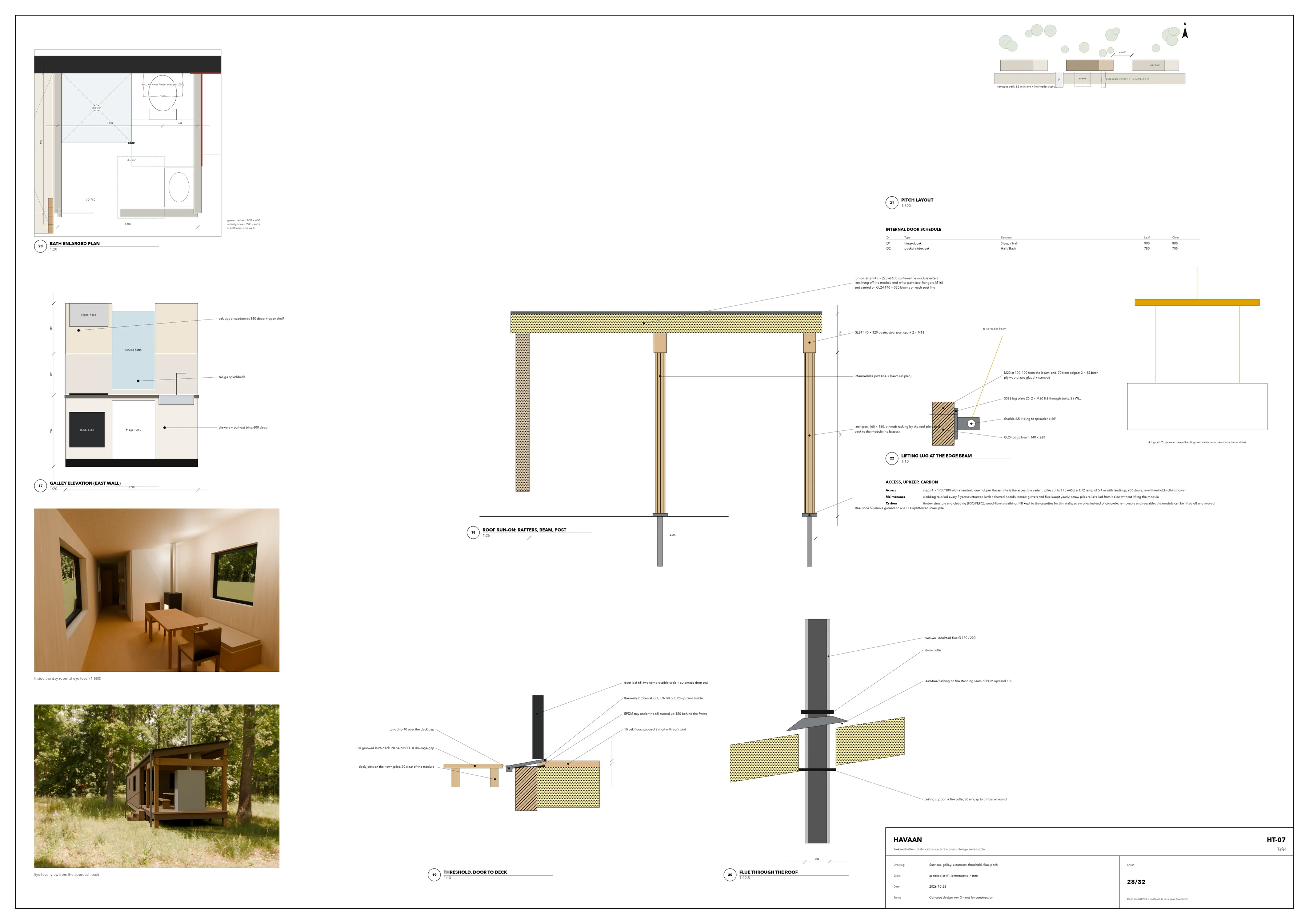

- Services all-electric, 230 V / 25 A pitch hook-up: one air-to-air heat pump (2.5 kW, seasonal SCOP 3.5; outdoor unit on a pile-mounted bracket behind a larch louvre, on the outer wall behind the indoor head - see the services diagram), MVHR (90 % recovery, 150 m³/h) in the bath ceiling, 60 L heat-pump water heater wall-hung over the WC frame in the bath (air from the bath extract), recirculating cooker hood with MVHR extract 1.5 m from the hob, 2.0 kWp PV + 3 kW inverter, water and sewage to the campsite mains in trace-heated pipes
- Fire wood stove 3.5 kW nominal (2–4.5 kW, DINplus), outside-air kit; twin-wall insulated flue Ø 150 terminating 1 000 above any roof surface within 2.3 m (and ≥ 1 000 above the own ridge; stayed above 1.5 m free length), dimensioned on the elevations; 300 side and 500 front clearance to combustibles, non-combustible hearth 500 in front, 30 CaSi heat shield on timber within 450; smoke + CO alarm in every room except the bath (heat detector there), extinguisher and fire blanket at the door
- Installation craned in one lift per module with a 4-point spreader onto pre-set screw piles (Ø 76, 1.5–2.5 m, set to ±5 mm); edge beams bolted to the pile heads; porch, roof extensions and posts follow as a pre-cut kit in one day
Ontwerpgegevens uit de CAD-spec: maten, massa's en Rc-waarden zijn berekend, nog niet constructief of bouwfysisch getoetst door een adviseur.
Materialen
- Charred larch (yakisugi)
- Zwart staande naad
- Lariks veranda en luiken
- Stenen haardsokkel
