HT-02 · hut 2 van 8
Wand
Twee bedsteden en één hoge kamer, met het raam naar het land.
Two box beds and one tall room facing a panorama.Midwinter, 21 december. Zon onder 16:24. Vanaf de vensterbank zie je de rijp over de wei trekken. De kachel staat in de hoek.From the window seat you watch the frost cross the meadow. The stove is in the corner.
Lentebegin, 20 maart. Zon onder 18:47. Het grote zuidraam warmt de kamer al voor de middag. De kachel kan uit blijven.The big south window warms the room before noon. The stove can stay unlit.
Midzomer, 21 juni. Zon onder 22:00. De dakrand houdt de hoge zon van het glas. Ontbijt op het terras eronder.The eave keeps the high sun off the glass. Breakfast on the deck beneath it.
Herfstbegin, 22 september. Zon onder 19:37. Twee bedsteden, elk achter een eiken vouwscherm. Het raam laat het hele jaar hetzelfde stuk land zien.Two box beds, each behind a folding oak screen. The window shows the same piece of land all year.
Nog niet te boeken. Doel: open met Nº 01 IJssel in het voorjaar van 2027, nog niet bevestigd. Inbegrepen: haardhout, bedlinnen en handdoeken, en de ontbijtkist met wat er dat seizoen geoogst wordt.
- Slaapt · sleeps
- 4twee stellen, of ouders met 2 kinderen: twee eigen bedsteden
- Aan tafel · at the table
- 4–5binnen; buiten nog 4
- Binnen · inside
- 27,4 m²netto binnen de wanden; de kamers samen 26,4 m²
- Buiten · outside
- 9,4 m²veranda onder dak
Houtkachel.
1 · Het idee · the idea
Eén bewoonde wand, één groot raam.

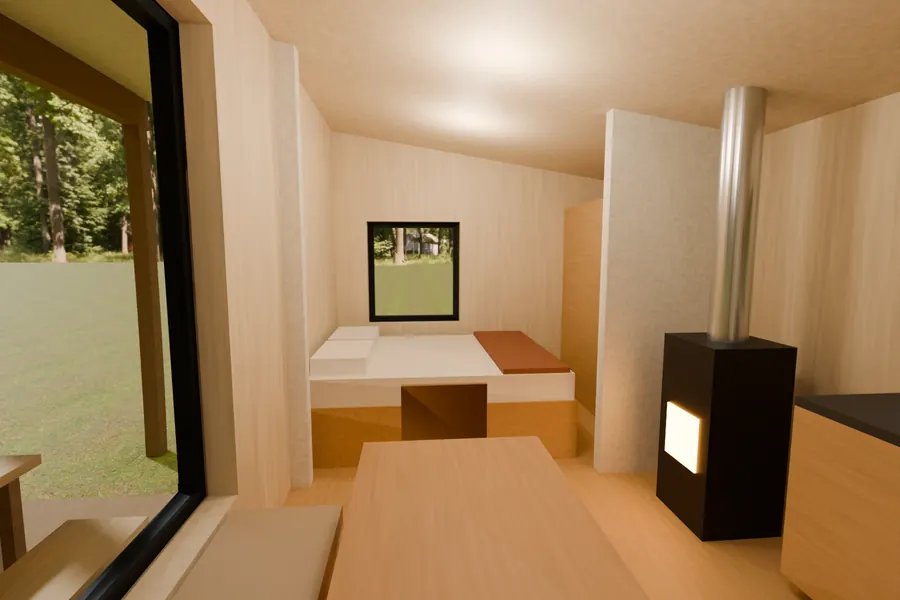

Een zwarte balk met een lessenaarsdak dat naar het zuiden oploopt. De lage noordkant is een bewoonde eiken wand met de keuken, het bad en de kasten. Aan elke kop ligt een verhoogde eiken bedstee voor twee achter een vouwscherm: twee stellen of een gezin hebben elk een eigen bed. Daartussen staat één hoge kamer onder de hoge kant van het dak, met een raam van 2,3 meter boven een vensterbank, een tafel voor vier, een daklicht en de kachel. De dakrand steekt 1,8 meter uit over een lariks terras.
A black mono-pitch bar that rises to the south. The low north side is an inhabited oak wall holding the galley, the bath and the wardrobes. At each end a raised oak box bed for two sits behind a folding screen, so two couples or a family each get a private bed. Between them is one tall room under the high side of the roof: a 2.3 m panorama pane over a window seat, a table for four, a rooflight and the stove. The eave runs 1.8 m out over a larch deck.Voor de gasten
Twee stellen, of ouders met 2 kinderen: twee eigen bedsteden.
Two couples, or parents + 2 children: two private box beds. A 2.3 m panorama pane over a 2.1 m window seat, under the high side of the roof.Op het terrein
Het grote raam en het terras liggen pal op het zuiden; je komt aan over het pad aan de zuidkant.
The panorama and the deck face due south; you arrive along the south path.Het vuur
Een houtkachel in de noordwesthoek van de hoge kamer, vrij van het scherm en de keuken, op een eigen haardplaat.
A wood stove in the north-west corner of the tall room, clear of the screen and the galley, on its own hearth.2 · Beelden · images
Het raam op het zuiden, het hele jaar.
Het terras onder de dakrand, in de rijp, in de lente, op een zomeravond en met hout voor de kachel.
Conceptbeelden (AI) op de CAD-render, zoals in het merkboek; de hut is zoals getekend.
3 · Indeling · layout
Twee bedsteden, één hoge kamer.

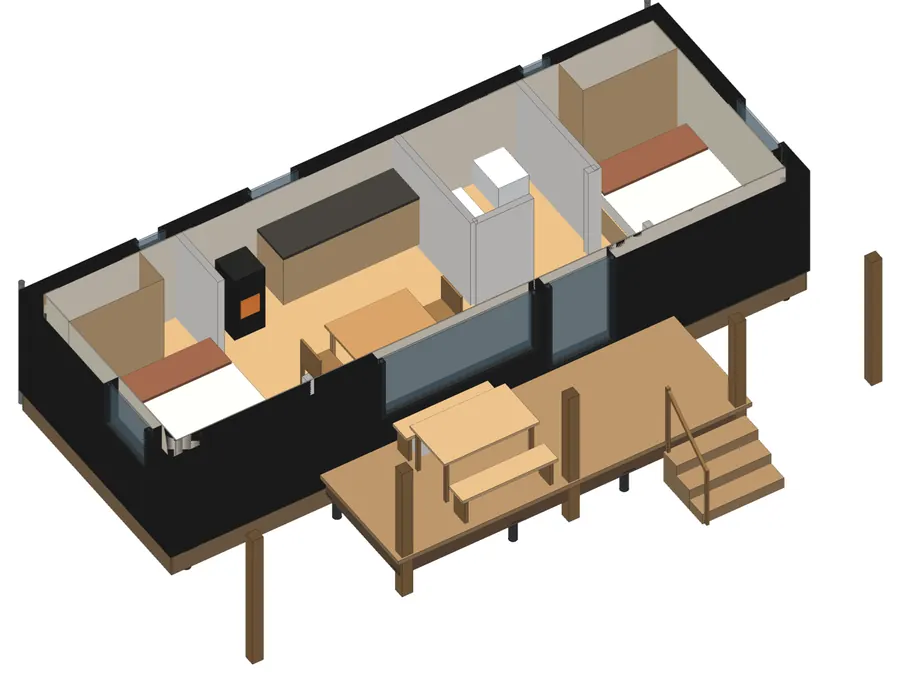

Twee bedsteden aan de koppen, de hoge kamer ertussen, de keuken en het bad in de wand op het noorden.
4 · Kijk rond · look around
Eén wand, één raam.
Draai naar het zuiden en zet de doorsnede op 1,8 m: de bewoonde wand en het grote raam liggen dan open.
Sleep om te draaien
3D-model laden…
Lagen en zon · layers and sun
De seizoensknop bovenaan zet de zon op 21 december, 20 maart, 21 juni of 22 september in Deventer (52,25° N). De schaduwen kloppen voor de hut zoals getekend, noord boven.The season switch sets the sun to the season's turning day at Deventer; the shadows are true for the hut as drawn, north up.
5 · Verblijf · stay
Wand: wanneer, en met hoeveel?
Nog niet te boeken. Doel: Nº 01 IJssel opent in het voorjaar van 2027, nog niet bevestigd. Reken uit wat een verblijf ongeveer kost en zet jullie data alvast op papier.Not bookable yet: haven Nº 01 IJssel opens in spring 2027. Work out roughly what a stay costs and put your dates on paper.
Voor bouwers en terreineigenaren

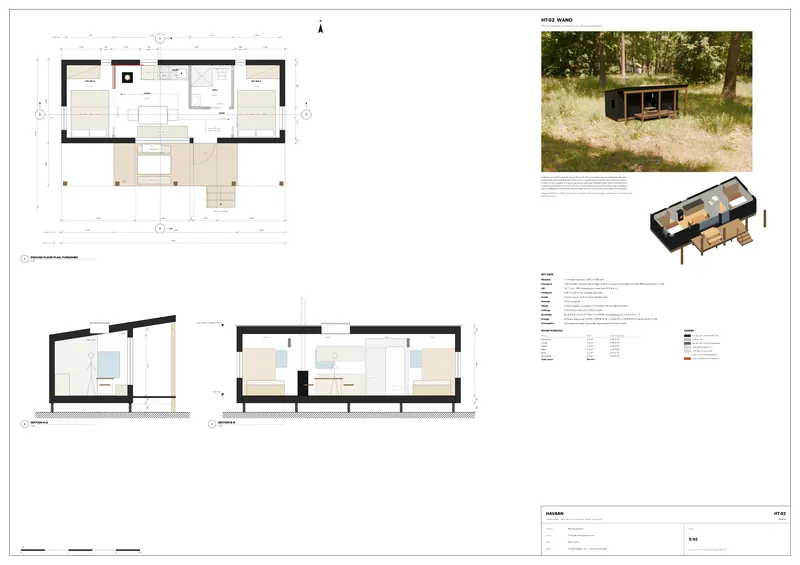

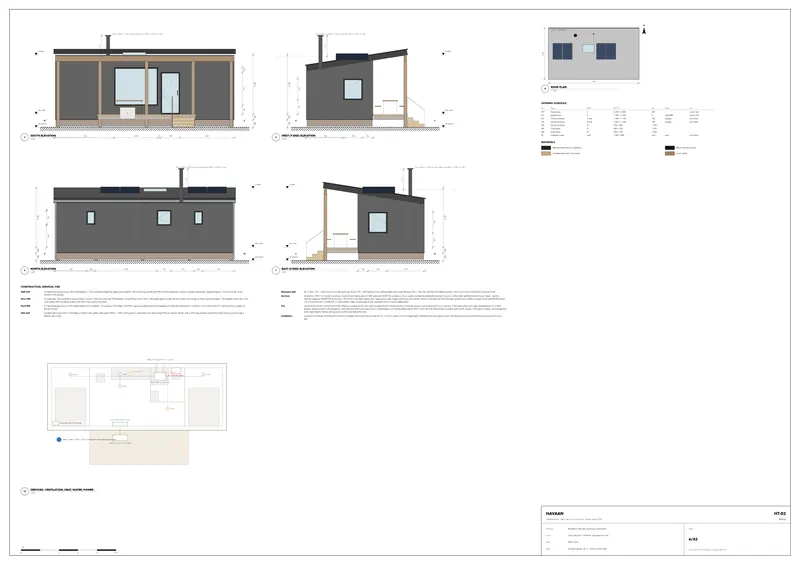

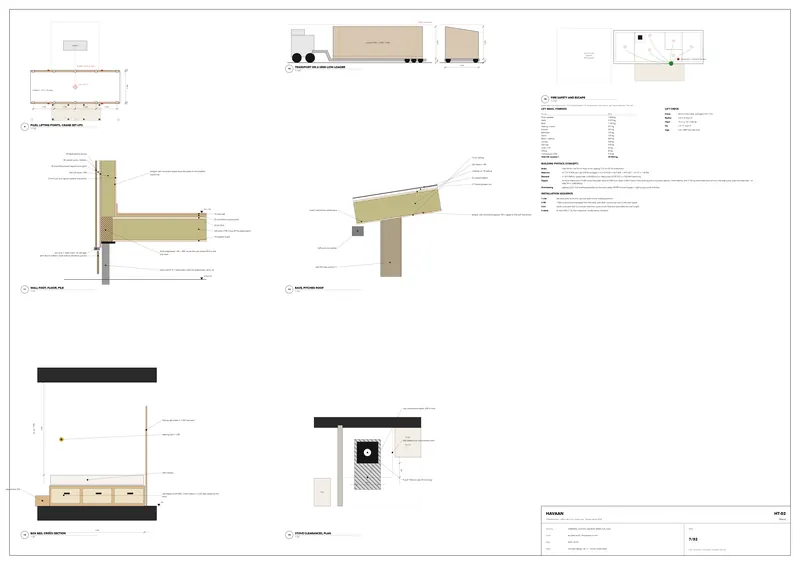

Wat het terrein nodig heeft, hoe de hut gebouwd en geplaatst wordt, en de vier A1-bladen.
6 · Op het terrein · on the site
Met het raam naar het open land.
Zet Wand waar het uitzicht open is: het grote raam en het terras horen op het zuiden.
Hut
1 hut, eigen kachel en vuurschaal. 2–4 gasten.
Erf
3–6 hutten rond één vuur, sauna voor 8, één tafel. 8–20 gasten.
Landgoed
10+ hutten in clusters, een langhuis met een tafel voor 40, een saunahuis. 20–40 gasten.
Wat het terrein nodig heeft
Els 2
01·E1·E2 · HT-02 Wand
7 · Bouw en plaatsing · build and install
Een zwarte balk aan de kraan.
Eén zwarte balk van 9,4 meter; de dakrand en de palen van het terras worden op het terrein gemonteerd.
Modules en hijsen
| Module | L × B | Dak | Hoogte | Module | Aan de haak | Kraan: straal · kan |
|---|---|---|---|---|---|---|
| Module 1 · balk met lessenaarsdak | 9,4 × 3,5 m | lessenaarsdak | 3,4 m | 10,1 t | 10,5 t | 4,4 m · 15,3 t |
Modulegewicht met 10 % reserve; aan de haak komt daar 0,4 t hijsgereedschap bij. Kraanwagen van 80 t·m, 2,6 m naast de lange zijde: wat hij op die straal kan tillen, moet boven de haaklast liggen. Op de weg 3,8 m hoog (grens 4,00 m) en 3,5 m breed (RDW-ontheffing tot 3,50 m).Module mass includes 10 % contingency; the hook load adds 0.4 t of rigging. On the road 3.80 m high (limit 4.00 m), 3.50 m wide.
Energie en fundering
- Zon
- 1,6 kWp, ongeveer 1248 kWh per jaar (780 kWh/kWp voor dit dak)
- Warmte
- een lucht-luchtwarmtepomp in de woonruimte, en de houtkachel
- Rc wand
- 4,8 m²K/W
- Rc dak
- 6,5 m²K/W
- Rc vloer
- 5,0 m²K/W
- Fundering
- 10 schroefpalen onder de module, plus 5 onder de dakpalen
Herkomst van het ontwerp: Zwart hout, alles in één bewoonde wand en één groot raam: de lijn van Nis (HV-02).
Opbouw, laag voor laagvoor de bouwer, in het Engels zoals op de bladen · for the builder, in English as on the sheets
- Wall 220 18 black-stained spruce on 28 vented battens / 18 wood-fibre sheathing, taped (wind-tight) / 145 C24 studs at 600 with PIR (λ 0.022) between / vapour-variable membrane, taped (airtight) / 12 birch ply. Rc ≈ 4.8 m²K/W (15 % timber)
- Floor 300 15 oiled oak / 25 wood-fibre impact board / 22 ply / 220 C24 joists with PIR between, hung off two GL24 140 × 280 edge beams under the long walls, which bear on the screw-pile heads / 18 breather board. Rc ≈ 5.0; crawl space 400, closed by a larch skirt with insect mesh and vents
- Roof 300 0.7 standing-seam zinc on 25 vented battens and underlay / 18 sarking / 220 rafters with PIR / vapour-variable membrane lapped onto the wall membrane / 12 ply. Rc ≈ 6.5; mono-pitch 9°, half-round zinc gutter on the low N eave
- Oak wall smoked-oak joinery 620–1 600 deep on the N side: galley, bath pod (1 800 × 1 800, sliding door), wardrobes; box beds raised 450 on drawer plinths with a 220 step drawer, entered from the living room through a folding oak screen
- Panorama wall W1 2 300 + D1 1 000 share one 3 450 opening: GL24 160 × 400 header in the wall cassette over a steel-flitched 150 × 160 pier, sized for the rafters and the 1.8 m run-on and checked for the 4-point lift

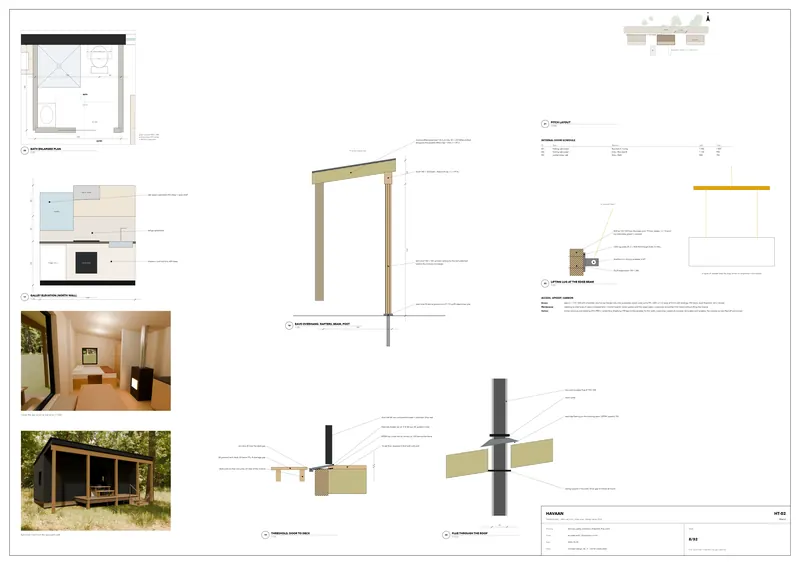

- Services all-electric, 230 V / 25 A pitch hook-up: one air-to-air heat pump (2.5 kW, seasonal SCOP 3.5; outdoor unit on a pile-mounted bracket behind a larch louvre, on the outer wall behind the indoor head - see the services diagram), MVHR (90 % recovery, 150 m³/h) in the bath ceiling, 60 L heat-pump water heater wall-hung over the WC frame in the bath (air from the bath extract), recirculating cooker hood with MVHR extract 1.5 m from the hob, 1.6 kWp PV + 3 kW inverter, water and sewage to the campsite mains in trace-heated pipes
- Fire wood stove 3.5 kW nominal (2–4.5 kW, DINplus), outside-air kit; twin-wall insulated flue Ø 150 terminating 1 000 above any roof surface within 2.3 m (and ≥ 1 000 above the own ridge; stayed above 1.5 m free length), dimensioned on the elevations; 300 side and 500 front clearance to combustibles, non-combustible hearth 500 in front, 30 CaSi heat shield on timber within 450; smoke + CO alarm in every room except the bath (heat detector there), extinguisher and fire blanket at the door
- Installation craned in one lift per module with a 4-point spreader onto pre-set screw piles (Ø 76, 1.5–2.5 m, set to ±5 mm); edge beams bolted to the pile heads; porch, roof extensions and posts follow as a pre-cut kit in one day
Ontwerpgegevens uit de CAD-spec: maten, massa's en Rc-waarden zijn berekend, nog niet constructief of bouwfysisch getoetst door een adviseur.
Materialen
- Zwart gebeitst vuren
- Zwart staande naad
- Gerookt eiken wand en bedsteden
- Lariks terras
