HT-04 · hut 4 van 8
Hooiberg
Een hooiberg: het dak staat op zes palen boven de hut.
A Dutch hay barrack: the roof stands on six posts above the hut.Midwinter, 21 december. Zon onder 16:24. Onder het hooibergdak blijft 36 m² veranda droog, ook als het sneeuwt.Under the barrack roof 36 m² of porch stays dry, snow or not.
Lentebegin, 20 maart. Zon onder 18:47. Ontbijt op de zuidveranda. De trap naar de zolder blijft uit zicht aan de noordkant.Breakfast on the south porch. The stair to the zolder stays out of sight on the north.
Midzomer, 21 juni. Zon onder 22:00. Twee matrassen op de zolder onder het hooidak, en de sterren tussen de palen.Two mattresses on the zolder under the hay roof, and the stars between the posts.
Herfstbegin, 22 september. Zon onder 19:37. Regen op het zink, de kachel in de noordwesthoek, de veranda aan twee kanten droog.Rain on the zinc, the stove in the north-west corner, the porch dry on two sides.
Nog niet te boeken. Doel: open met Nº 01 IJssel in het voorjaar van 2027, nog niet bevestigd. Inbegrepen: haardhout, bedlinnen en handdoeken, en de ontbijtkist met wat er dat seizoen geoogst wordt.
- Slaapt · sleeps
- 42 in de slaapkamer, 2 op de slaapbank; in de zomer 2 matrassen op de zolder, niet meegeteld
- Aan tafel · at the table
- 4binnen; buiten nog 4
- Binnen · inside
- 25,9 m²netto binnen de wanden; de kamers samen 25,2 m²
- Buiten · outside
- 36,2 m²veranda onder dak
Houtkachel.
1 · Het idee · the idea
Het dak staat op palen, de zolder eronder.

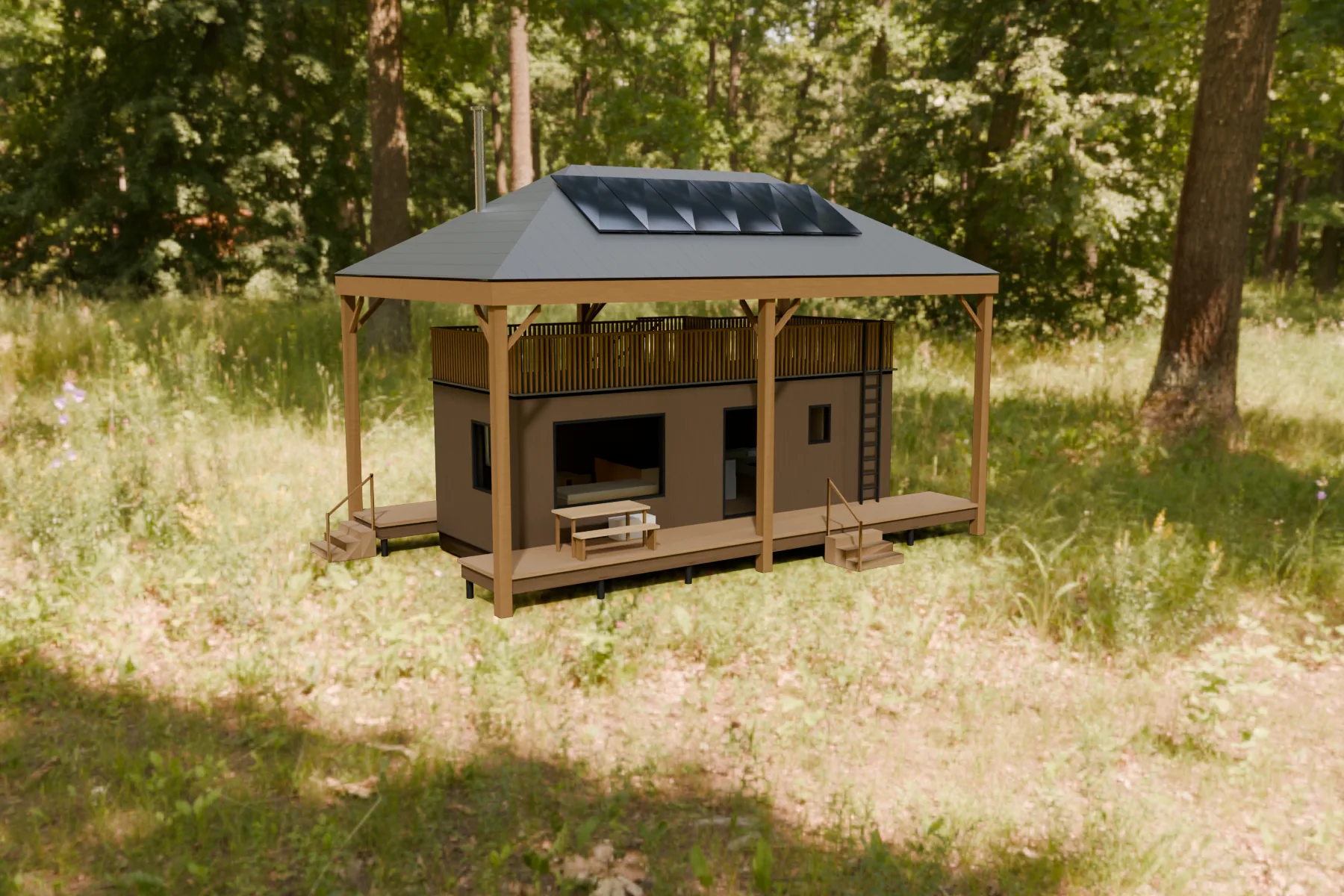

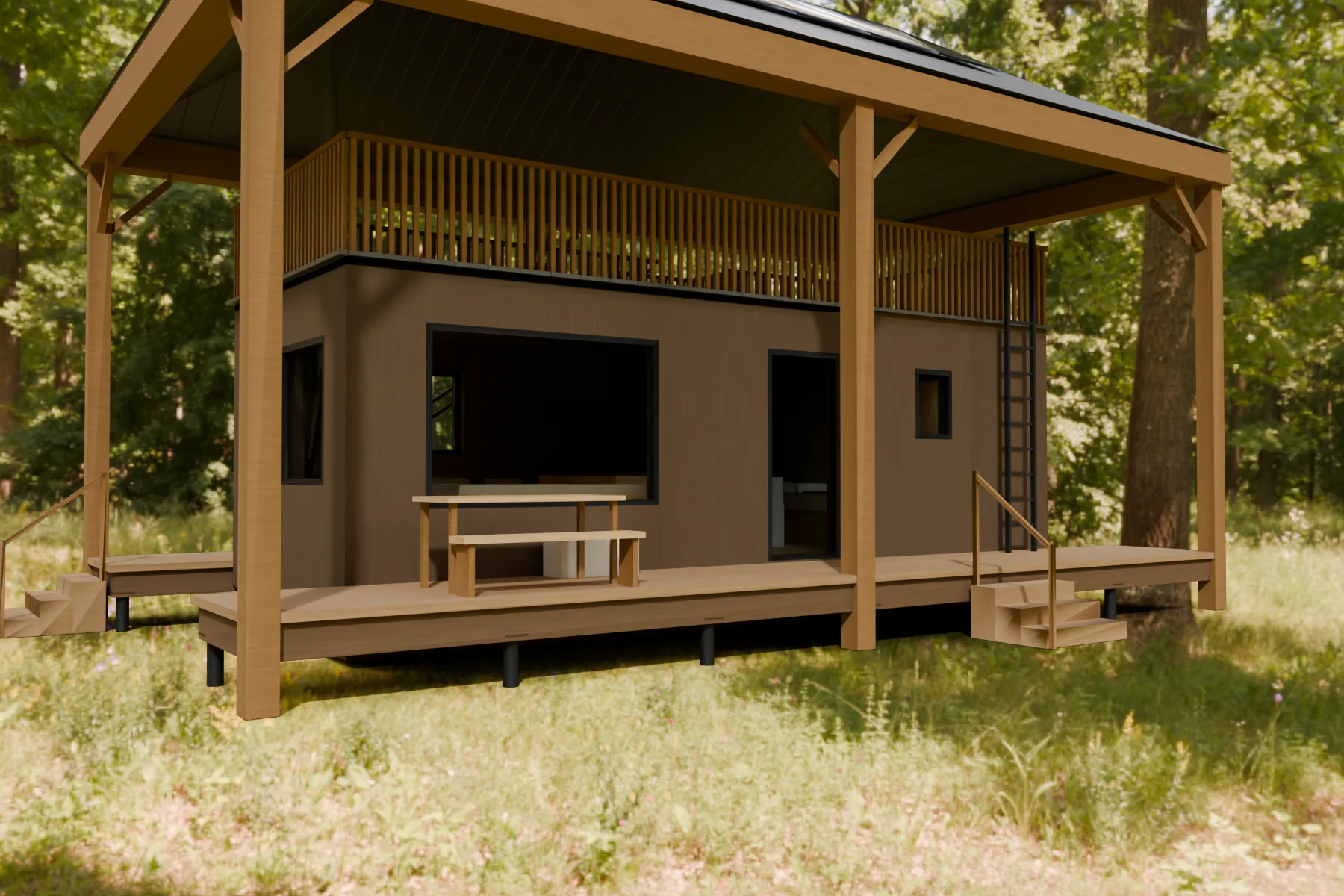

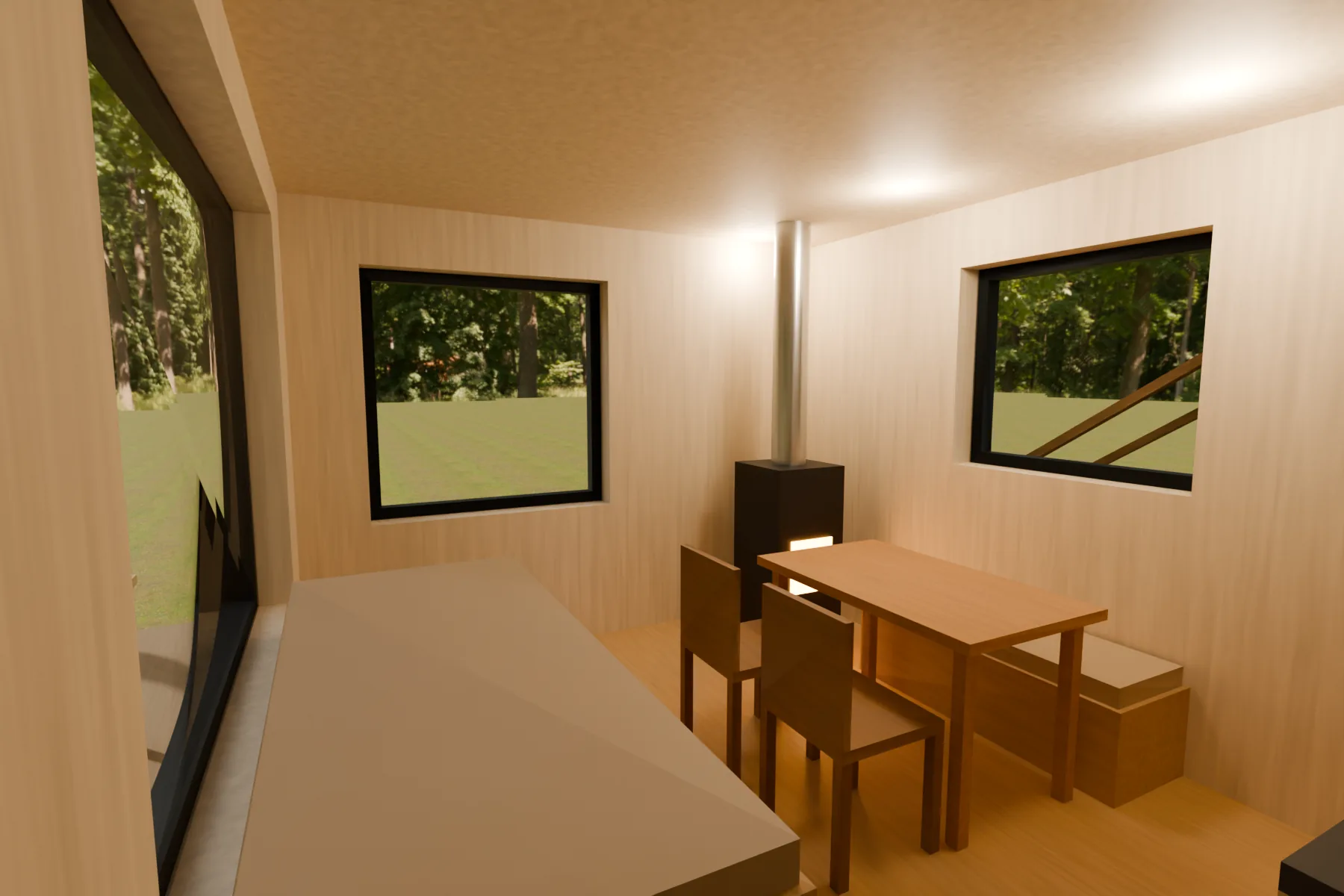

Zoals een Sallandse hooiberg, waarvan het dak aan palen omhoog en omlaag ging: een houten doos onder een groot zinken schilddak op zes lariks palen. Het dak beschut de hut aan alle kanten en 36 m² veranda aan twee zijden. Het dak van de doos is de zolder, een vlonder met een hekwerk, bereikbaar met een buitentrap, met horren en twee zomermatrassen onder de nok. Binnen: woonkamer en keuken rond de kachel aan de westkant, entree en bad in het midden, de slaapkamer aan de oostkant.
Like a Salland hay barrack, whose roof was raised and lowered on pinned poles: a timber box under a big hipped zinc roof on six larch posts. The roof shelters the hut on every side and 36 m² of porch on two sides. The box roof is the zolder, a guarded loft deck reached by an outside stair, with insect screens and two summer mattresses under the apex. Inside: the living room and galley round the stove at the west end, the entry and bath in the middle, the bedroom at the east end.Voor de gasten
2 in de slaapkamer, 2 op de slaapbank; in de zomer 2 matrassen op de zolder, niet meegeteld.
2 in the bedroom + 2 on the sofa bed (summer: 2 mattresses on the zolder, not counted). 36 m² of covered porch on two sides, plus a stargazing zolder under the hay roof.Op het terrein
De zuidveranda pakt de zon en het uitzicht; de trap naar de zolder blijft uit zicht op de noordveranda.
The south porch takes the sun and the view; the stair to the zolder stays out of sight on the north porch.Het vuur
Een houtkachel in de noordwesthoek; de rookgang loopt in een beschermkorf door de zolder tot een meter boven het zink.
A wood stove in the north-west corner; its flue rises through the zolder in a guard to a metre above the zinc roof.2 · Beelden · images
Droog onder het dak, in elk seizoen.
Onder het grote dak blijft het droog: sneeuw, ontbijt, de zolder op een zomeravond, kaarten in de regen.
Conceptbeelden (AI) op de CAD-render, zoals in het merkboek; de hut is zoals getekend.
3 · Indeling · layout
Vier kamers en een zolder.

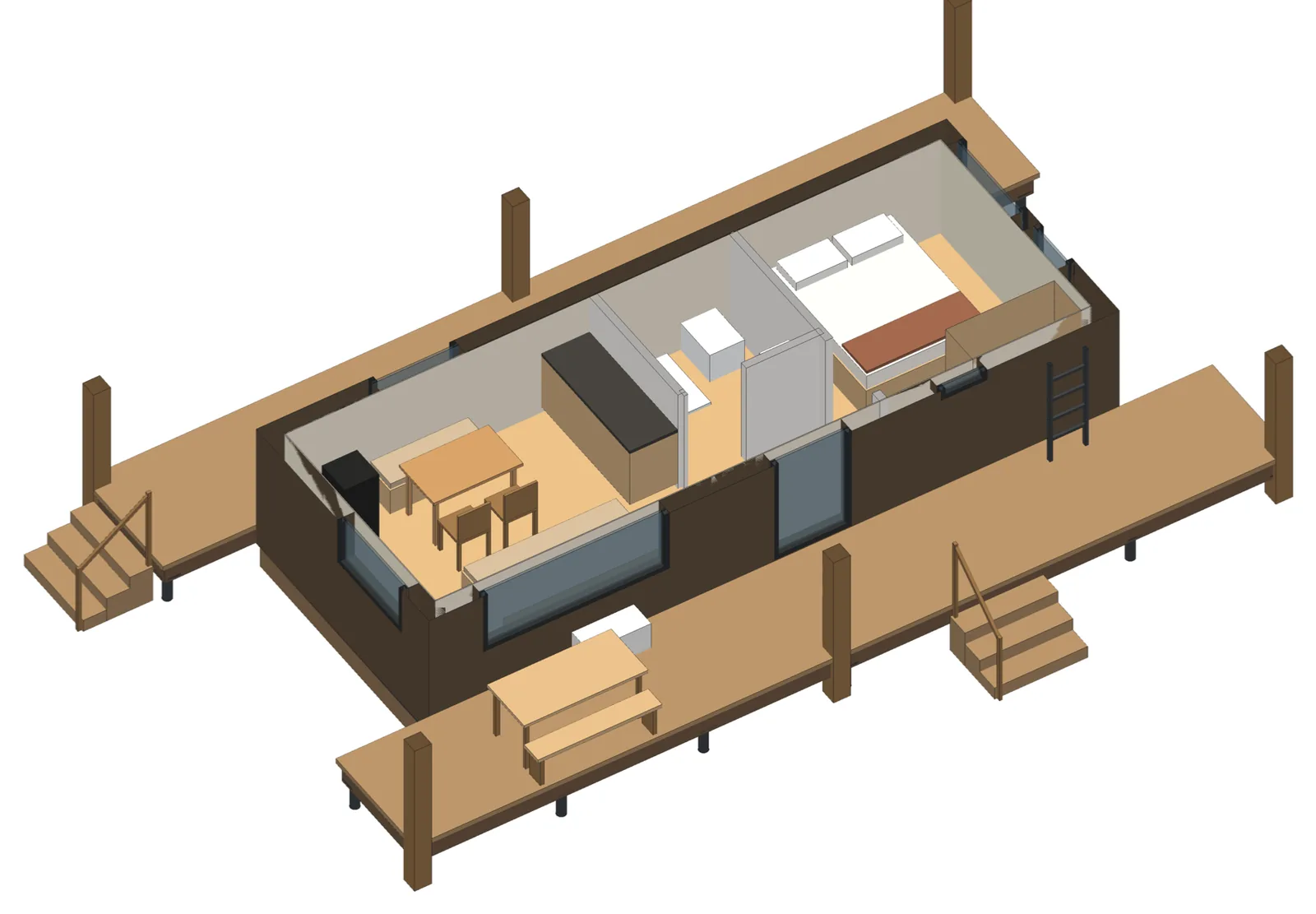

Vier kamers in de doos, en boven op het dak de zolder: alleen in de zomer, voor twee matrassen.
4 · Kijk rond · look around

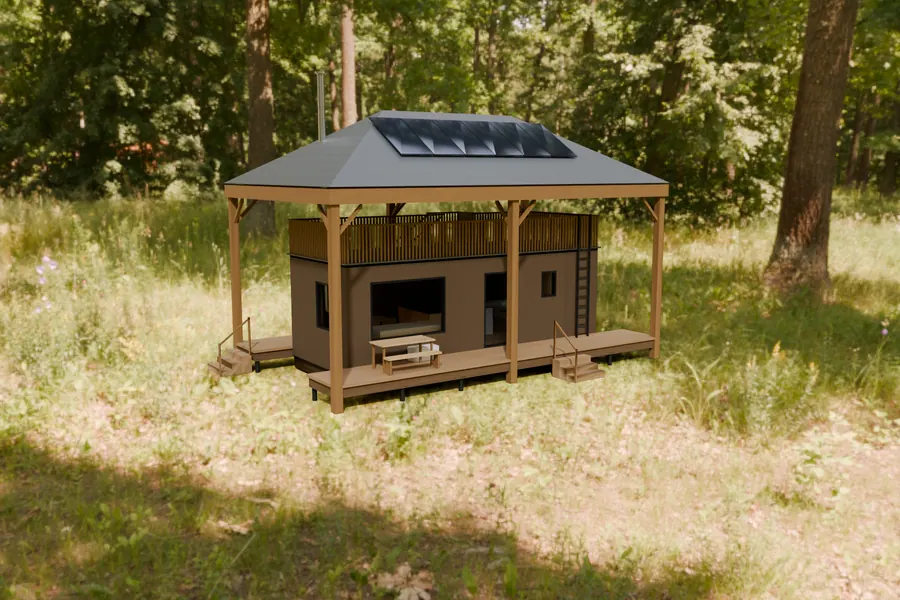

Onder het hooibergdak.
Druk op ‘Toon de kern’, of zet de laag ‘Dak’ uit: onder het hooibergdak verschijnt de zolder, met de buitentrap aan de noordkant.
Sleep om te draaien
3D-model laden…
Lagen en zon · layers and sun
De seizoensknop bovenaan zet de zon op 21 december, 20 maart, 21 juni of 22 september in Deventer (52,25° N). De schaduwen kloppen voor de hut zoals getekend, noord boven.The season switch sets the sun to the season's turning day at Deventer; the shadows are true for the hut as drawn, north up.
5 · Verblijf · stay
Hooiberg: wanneer, en met hoeveel?
Nog niet te boeken. Doel: Nº 01 IJssel opent in het voorjaar van 2027, nog niet bevestigd. Reken uit wat een verblijf ongeveer kost en zet jullie data alvast op papier.Not bookable yet: haven Nº 01 IJssel opens in spring 2027. Work out roughly what a stay costs and put your dates on paper.
Voor bouwers en terreineigenaren

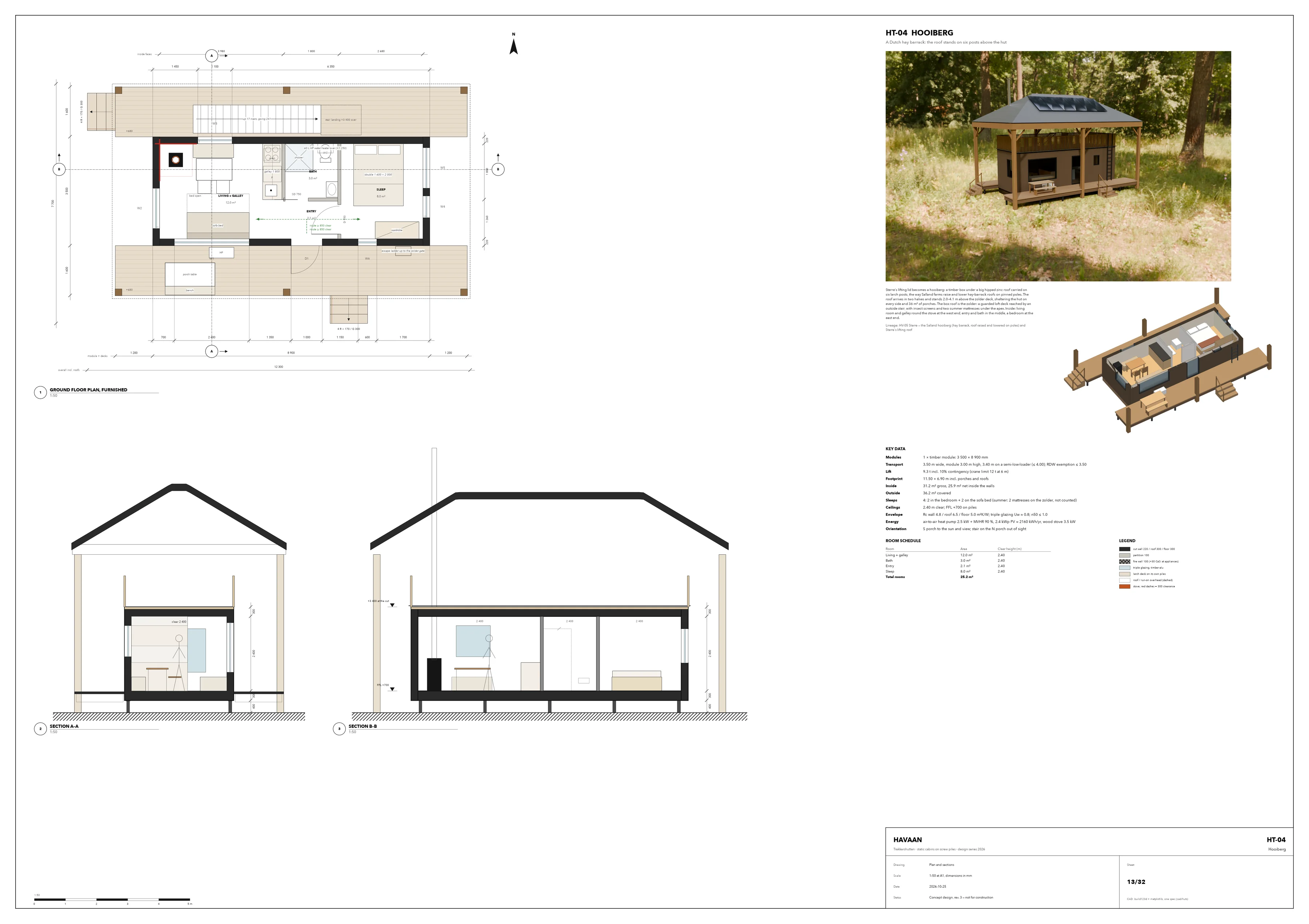

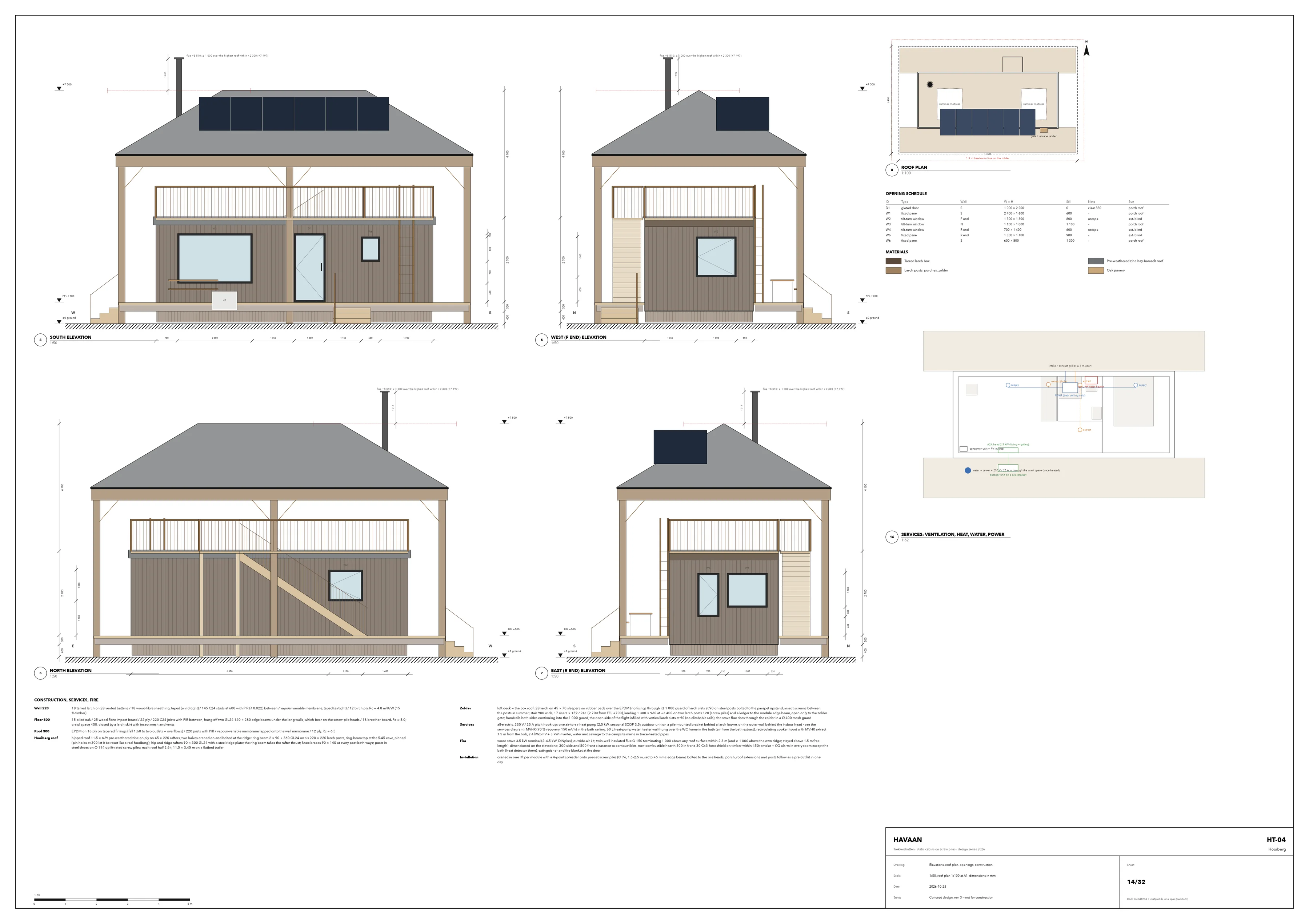

Wat het terrein nodig heeft, hoe de hut gebouwd en geplaatst wordt, en de vier A1-bladen.
6 · Op het terrein · on the site
Een dak dat je van ver ziet.
Het hooibergdak is van ver te zien: een herkenningspunt voor een erf of de rand van een landgoed.
Hut
1 hut, eigen kachel en vuurschaal. 2–4 gasten.
Erf
3–6 hutten rond één vuur, sauna voor 8, één tafel. 8–20 gasten.
Landgoed
10+ hutten in clusters, een langhuis met een tafel voor 40, een saunahuis. 20–40 gasten.
Wat het terrein nodig heeft
Eik 1
01·E1·K1 · HT-04 Hooiberg
7 · Bouw en plaatsing · build and install
De doos eerst, dan het dak op de palen.
Eerst de doos op de palen, dan het dak: twee helften van 2,6 ton van een tweede vrachtwagen.
Modules en hijsen
| Module | L × B | Dak | Hoogte | Module | Aan de haak | Kraan: straal · kan |
|---|---|---|---|---|---|---|
| Module 1 · doos | 8,9 × 3,5 m | plat dak | 3 m | 9,3 t | 9,7 t | 6,1 m · 11,9 t |
| Dak, helft 1 | tweede vrachtwagen, na de module | 2,6 t | 3,0 t | |||
| Dak, helft 2 | tweede vrachtwagen, na de module | 2,6 t | 3,0 t | |||
Modulegewicht met 10 % reserve; aan de haak komt daar 0,4 t hijsgereedschap bij. Kraanwagen van 80 t·m, 2,6 m naast de lange zijde: wat hij op die straal kan tillen, moet boven de haaklast liggen. Op de weg 3,4 m hoog (grens 4,00 m) en 3,5 m breed (RDW-ontheffing tot 3,50 m).Module mass includes 10 % contingency; the hook load adds 0.4 t of rigging. On the road 3.40 m high (limit 4.00 m), 3.50 m wide.
Energie en fundering
- Zon
- 2,4 kWp, ongeveer 2160 kWh per jaar (900 kWh/kWp voor dit dak)
- Warmte
- een lucht-luchtwarmtepomp in de woonruimte, en de houtkachel
- Rc wand
- 4,8 m²K/W
- Rc dak
- 6,5 m²K/W
- Rc vloer
- 5,0 m²K/W
- Fundering
- 10 schroefpalen onder de module, plus 6 onder de dakpalen
Herkomst van het ontwerp: De Sallandse hooiberg, waarvan het dak aan palen omhoog en omlaag ging, en het hefdak van Sterre (HV-05).

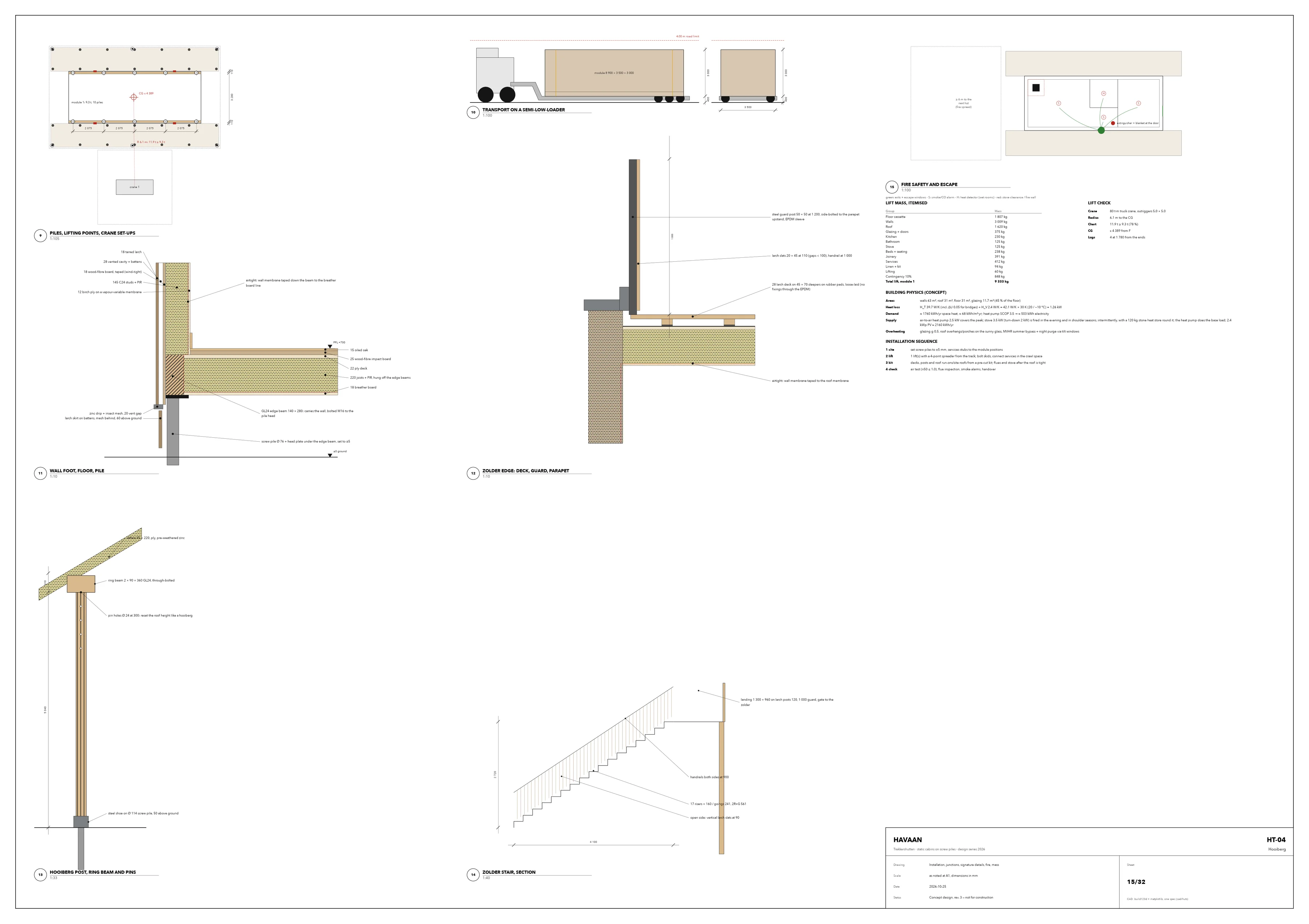

Opbouw, laag voor laagvoor de bouwer, in het Engels zoals op de bladen · for the builder, in English as on the sheets
- Wall 220 18 tarred larch on 28 vented battens / 18 wood-fibre sheathing, taped (wind-tight) / 145 C24 studs at 600 with PIR (λ 0.022) between / vapour-variable membrane, taped (airtight) / 12 birch ply. Rc ≈ 4.8 m²K/W (15 % timber)
- Floor 300 15 oiled oak / 25 wood-fibre impact board / 22 ply / 220 C24 joists with PIR between, hung off two GL24 140 × 280 edge beams under the long walls, which bear on the screw-pile heads / 18 breather board. Rc ≈ 5.0; crawl space 400, closed by a larch skirt with insect mesh and vents
- Roof 300 EPDM on 18 ply on tapered firrings (fall 1:60 to two outlets + overflows) / 220 joists with PIR / vapour-variable membrane lapped onto the wall membrane / 12 ply. Rc ≈ 6.5
- Hooiberg roof hipped roof 11.5 × 6.9: pre-weathered zinc on ply on 45 × 220 rafters, two halves craned on and bolted at the ridge; ring beam 2 × 90 × 360 GL24 on six 220 × 220 larch posts, ring-beam top at the 5.45 eave, pinned (pin holes at 300 let it be reset like a real hooiberg); hip and ridge rafters 90 × 300 GL24 with a steel ridge plate; the ring beam takes the rafter thrust; knee braces 90 × 140 at every post both ways; posts in steel shoes on Ø 114 uplift-rated screw piles; each roof half 2.6 t, 11.5 × 3.45 m on a flatbed trailer
- Zolder loft deck = the box roof: 28 larch on 45 × 70 sleepers on rubber pads over the EPDM (no fixings through it), 1 000 guard of larch slats at 90 on steel posts bolted to the parapet upstand, insect screens between the posts in summer; stair 900 wide, 17 risers × 159 / 241 (2 700 from FFL +700), landing 1 300 × 960 at +3 400 on two larch posts 120 (screw piles) and a ledger to the module edge beam, open only to the zolder gate; handrails both sides continuing into the 1 000 guard, the open side of the flight infilled with vertical larch slats at 90 (no climbable rails); the stove flue rises through the zolder in a Ø 400 mesh guard

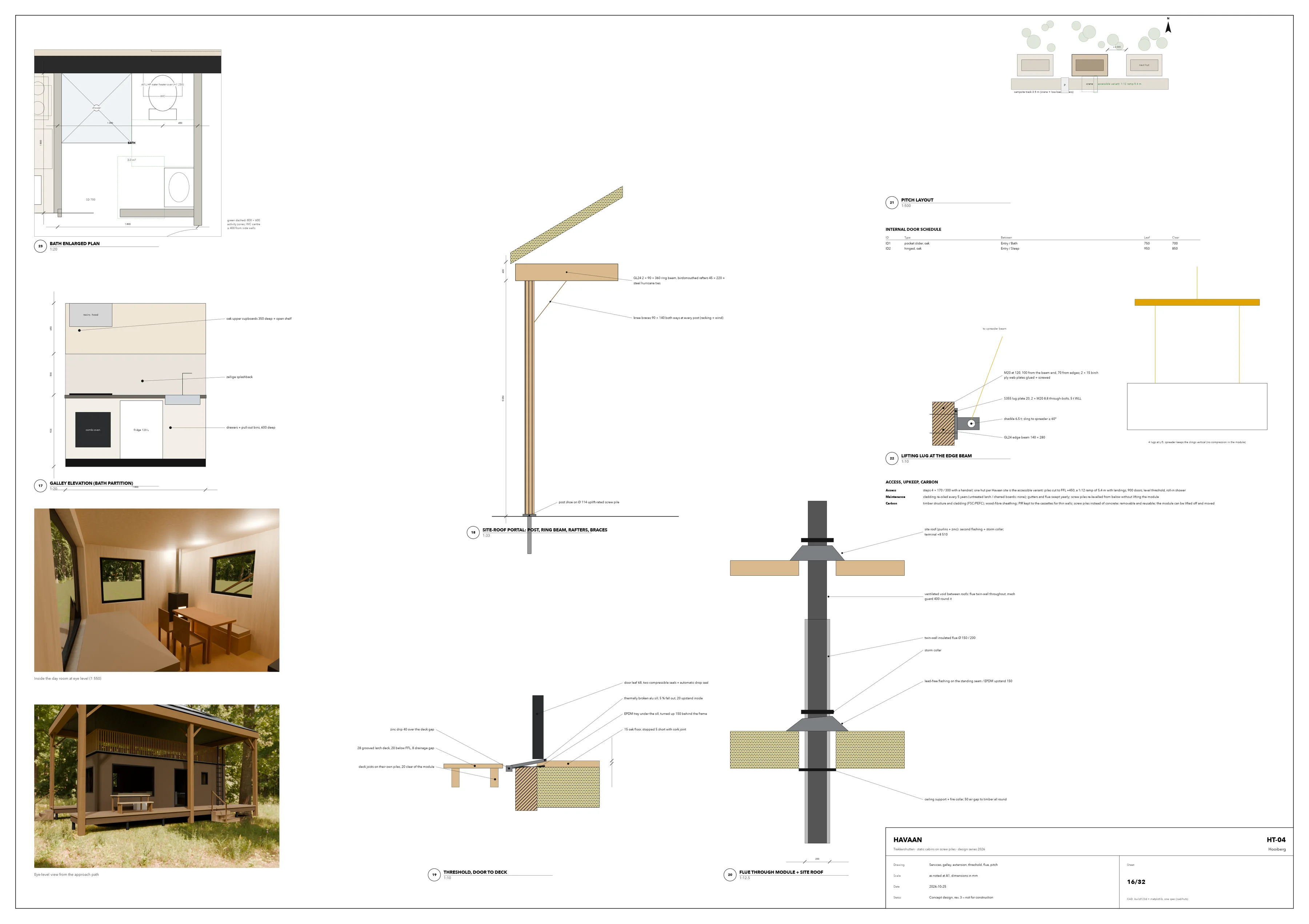

- Services all-electric, 230 V / 25 A pitch hook-up: one air-to-air heat pump (2.5 kW, seasonal SCOP 3.5; outdoor unit on a pile-mounted bracket behind a larch louvre, on the outer wall behind the indoor head - see the services diagram), MVHR (90 % recovery, 150 m³/h) in the bath ceiling, 60 L heat-pump water heater wall-hung over the WC frame in the bath (air from the bath extract), recirculating cooker hood with MVHR extract 1.5 m from the hob, 2.4 kWp PV + 3 kW inverter, water and sewage to the campsite mains in trace-heated pipes
- Fire wood stove 3.5 kW nominal (2–4.5 kW, DINplus), outside-air kit; twin-wall insulated flue Ø 150 terminating 1 000 above any roof surface within 2.3 m (and ≥ 1 000 above the own ridge; stayed above 1.5 m free length), dimensioned on the elevations; 300 side and 500 front clearance to combustibles, non-combustible hearth 500 in front, 30 CaSi heat shield on timber within 450; smoke + CO alarm in every room except the bath (heat detector there), extinguisher and fire blanket at the door
- Installation craned in one lift per module with a 4-point spreader onto pre-set screw piles (Ø 76, 1.5–2.5 m, set to ±5 mm); edge beams bolted to the pile heads; porch, roof extensions and posts follow as a pre-cut kit in one day
Ontwerpgegevens uit de CAD-spec: maten, massa's en Rc-waarden zijn berekend, nog niet constructief of bouwfysisch getoetst door een adviseur.
Materialen
- Geteerd lariks
- Voorverweerd zinken hooibergdak
- Lariks palen, veranda's en zolder
- Eiken timmerwerk
