HT-03 · hut 3 van 8
Bedstee
Twee eiken bedsteden, met een tafel voor vier ertussen.

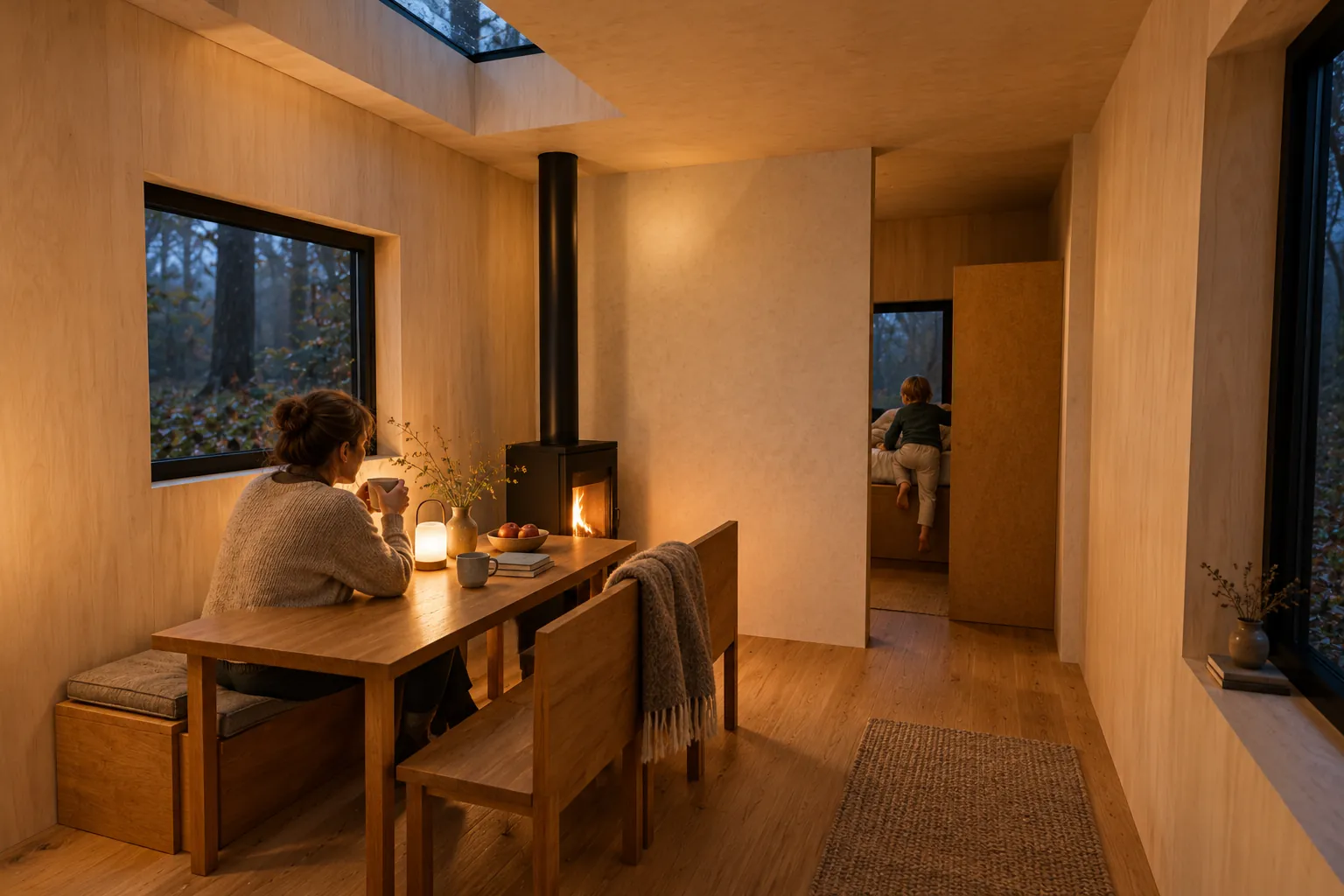

Two oak box beds, a table for four between them.Midwinter, 21 december. Zon onder 16:24. De deurtjes van de bedsteden dicht, de kachel in de hoek, de bank en drie stoelen om één tafel.The box-bed doors shut, the stove in the corner, the banquette and three chairs round one table.
Lentebegin, 20 maart. Zon onder 18:47. Het tafelraam ligt op het zuiden. De eerste lunch kan buiten, onder de luifel.The table window faces south. The first lunch can go outside, under the canopy.
Midzomer, 21 juni. Zon onder 22:00. Het licht blijft tot na tienen. De tafel onder de luifel is gedekt.The light holds until past ten. The table under the canopy is laid.
Herfstbegin, 22 september. Zon onder 19:37. De schermen van de bedsteden dicht, de tafel onder de lantaarn gedekt voor vier.The box-bed screens closed, the table under the lantern laid for four.
Nog niet te boeken. Doel: open met Nº 01 IJssel in het voorjaar van 2027, nog niet bevestigd. Inbegrepen: haardhout, bedlinnen en handdoeken, en de ontbijtkist met wat er dat seizoen geoogst wordt.
- Slaapt · sleeps
- 4twee stellen of een gezin: twee bedsteden achter een eiken vouwscherm
- Aan tafel · at the table
- 4binnen; buiten nog 4
- Binnen · inside
- 30,3 m²netto binnen de wanden; de kamers samen 29,3 m²
- Buiten · outside
- 10,4 m²veranda onder dak
Houtkachel.
1 · Het idee · the idea
Twee bedsteden, één tafel ertussen.

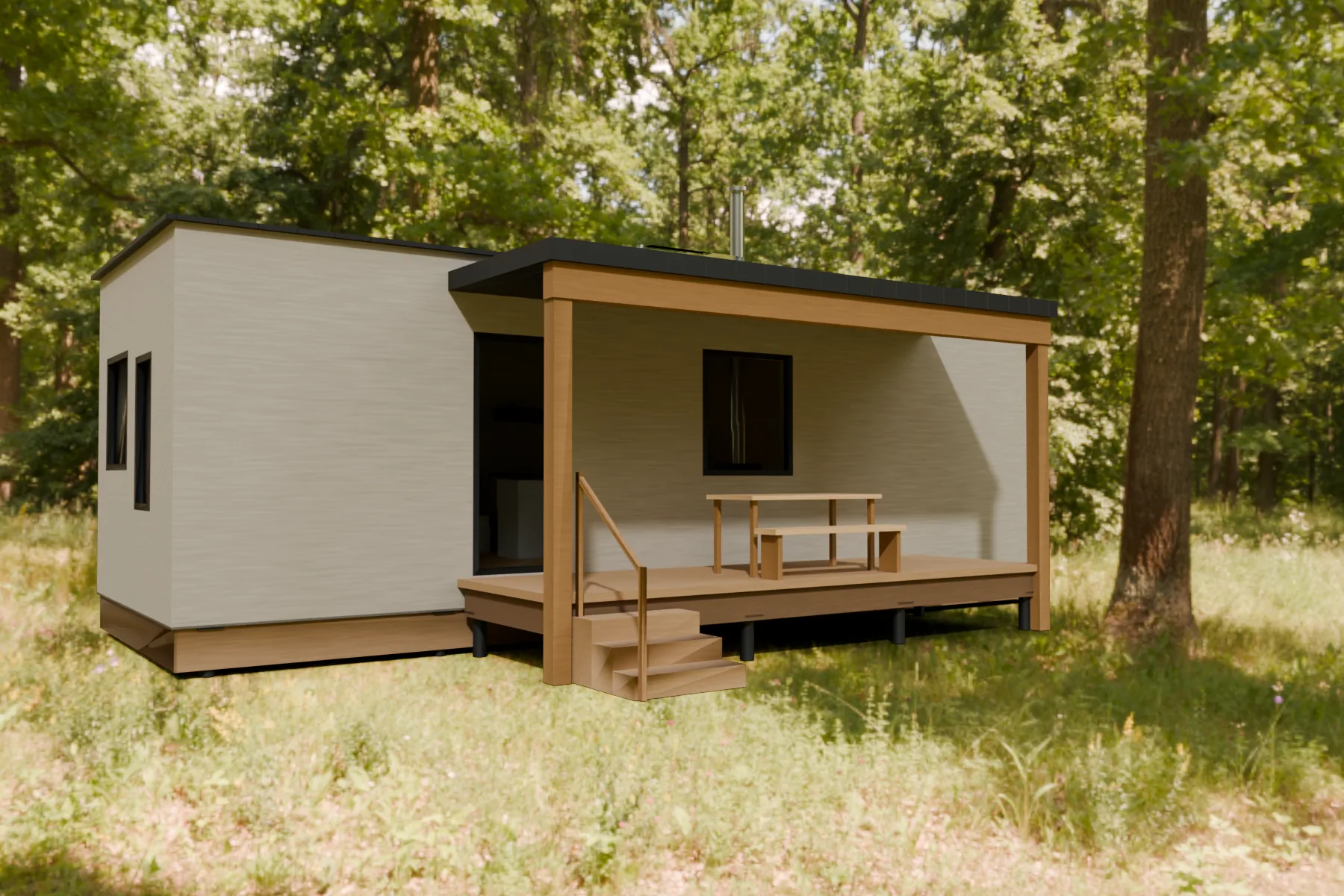

Een rustige balk met een plat dak, bekleed met zilvergrijs lariks dat horizontaal ligt, zoals de horizon van de polder. Aan elke kop ligt een verhoogde eiken bedstee in de lengte, achter een vouwscherm, met een eigen kast en een vluchtraam: twee stellen, of ouders en kinderen, hebben elk een deur om dicht te doen. In het midden de entree en het bad, dan de keuken, een bank en een tafel voor vier onder een glazen daklantaarn. Een platte luifel op twee palen beschut de entree en een tafel buiten.
A calm, flat-roofed bar in silver larch, laid horizontally like the polder horizon. Each end is a raised oak bedstee lying lengthwise behind a folding screen, with its own wardrobe and escape window: two couples, or parents and children, each get a door to close. In the middle are the entry and the bath, then the galley, a banquette and a table for four under a glazed roof lantern. A flat canopy on two posts shelters the entry and a table outside.Voor de gasten
Twee stellen of een gezin: twee bedsteden achter een eiken vouwscherm.
Two couples or a family: two closable bedsteden. Two identical bedsteden facing each other along the hut, a table for six and its lantern between them.Op het terrein
De luifel en het tafelraam liggen op het zuiden; de twee bedsteden aan de oost- en de westkop.
The entry canopy and the table window face south; the two bedsteden sit at the east and west ends.Het vuur
Een houtkachel in de hoek van de tafelkamer, afgeschermd van de bedsteewand, op een eigen haardplaat.
A wood stove in the corner of the table room, shielded from the bedstee wall, on its own hearth.2 · Beelden · images

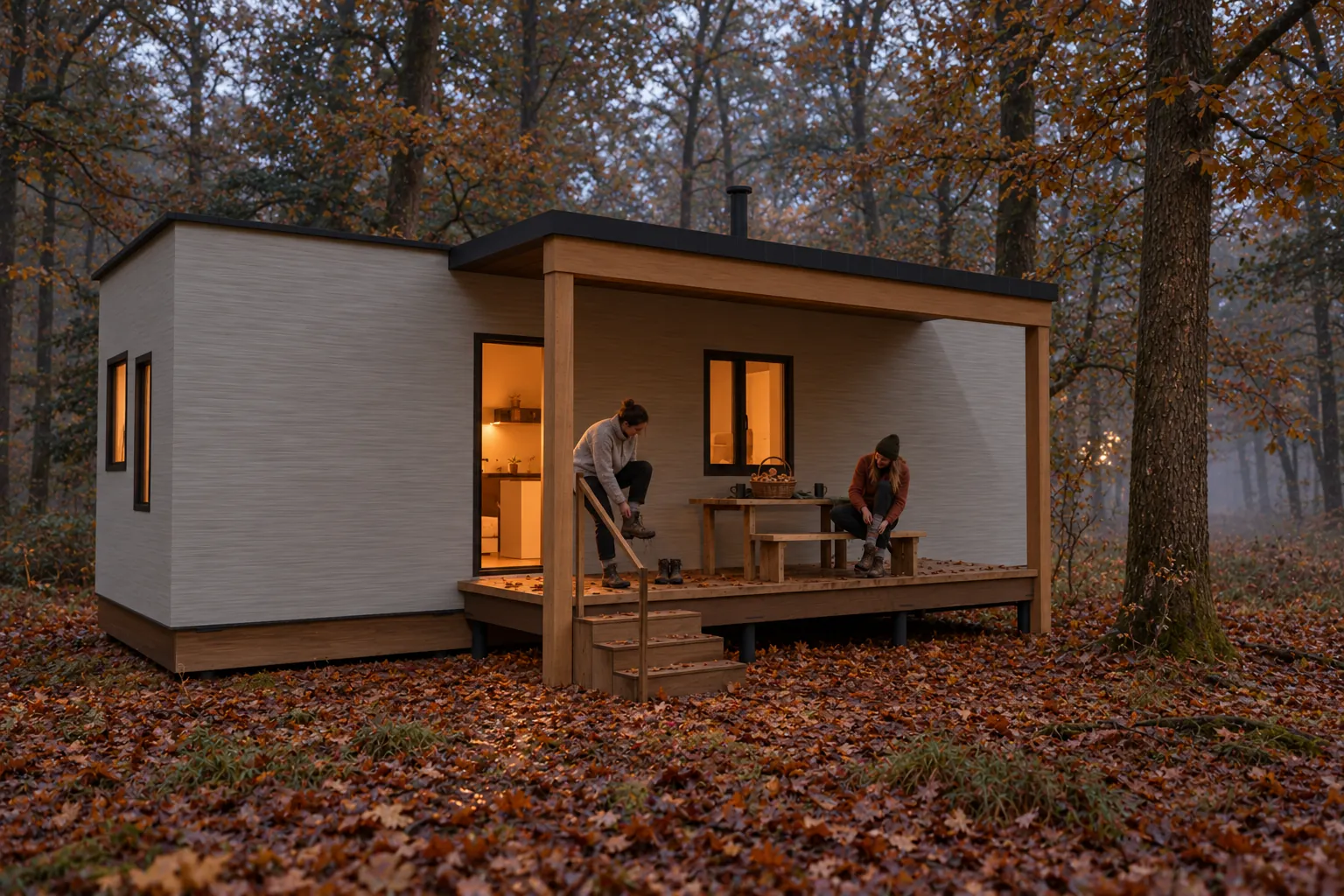

De luifel, het hele jaar gedekt.
De luifel is in elk seizoen de plek waar het gezelschap aankomt en eet; binnen de bedstee voor de kinderen.
Conceptbeelden (AI) op de CAD-render, zoals in het merkboek; de hut is zoals getekend.
3 · Indeling · layout
Bedstee, tafel, bedstee.
Bedstee, entree en bad, de tafel, en weer een bedstee: elk stel heeft een eigen scherm om dicht te doen.
4 · Kijk rond · look around
Twee kasten en een tafel.

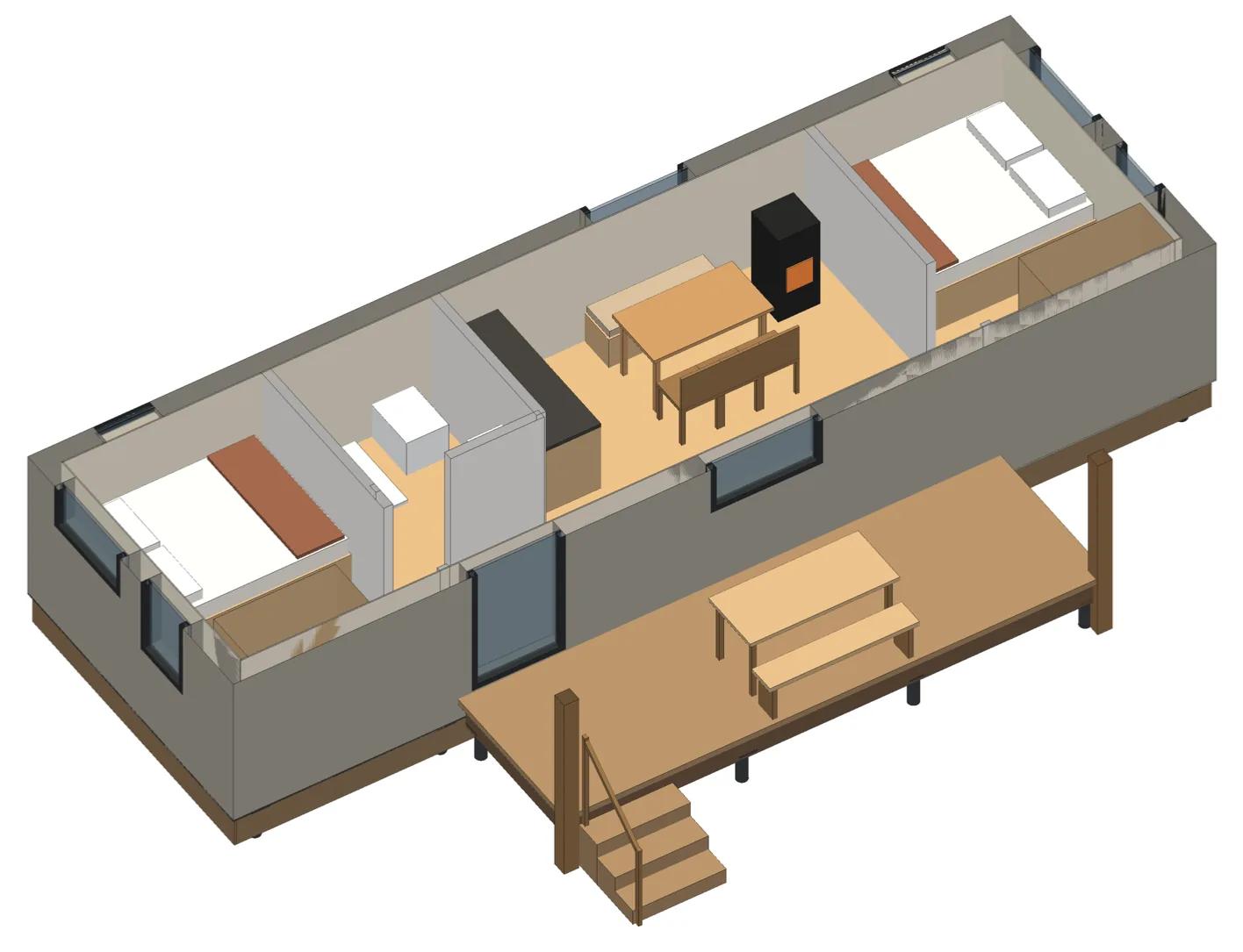

Haal het dak eraf: de twee bedsteden liggen in de lengte aan de koppen, de tafel onder de lantaarn ertussen.
Sleep om te draaien
3D-model laden…
Lagen en zon · layers and sun
De seizoensknop bovenaan zet de zon op 21 december, 20 maart, 21 juni of 22 september in Deventer (52,25° N). De schaduwen kloppen voor de hut zoals getekend, noord boven.The season switch sets the sun to the season's turning day at Deventer; the shadows are true for the hut as drawn, north up.
5 · Verblijf · stay
Bedstee: wanneer, en met hoeveel?
Nog niet te boeken. Doel: Nº 01 IJssel opent in het voorjaar van 2027, nog niet bevestigd. Reken uit wat een verblijf ongeveer kost en zet jullie data alvast op papier.Not bookable yet: haven Nº 01 IJssel opens in spring 2027. Work out roughly what a stay costs and put your dates on paper.
Voor bouwers en terreineigenaren

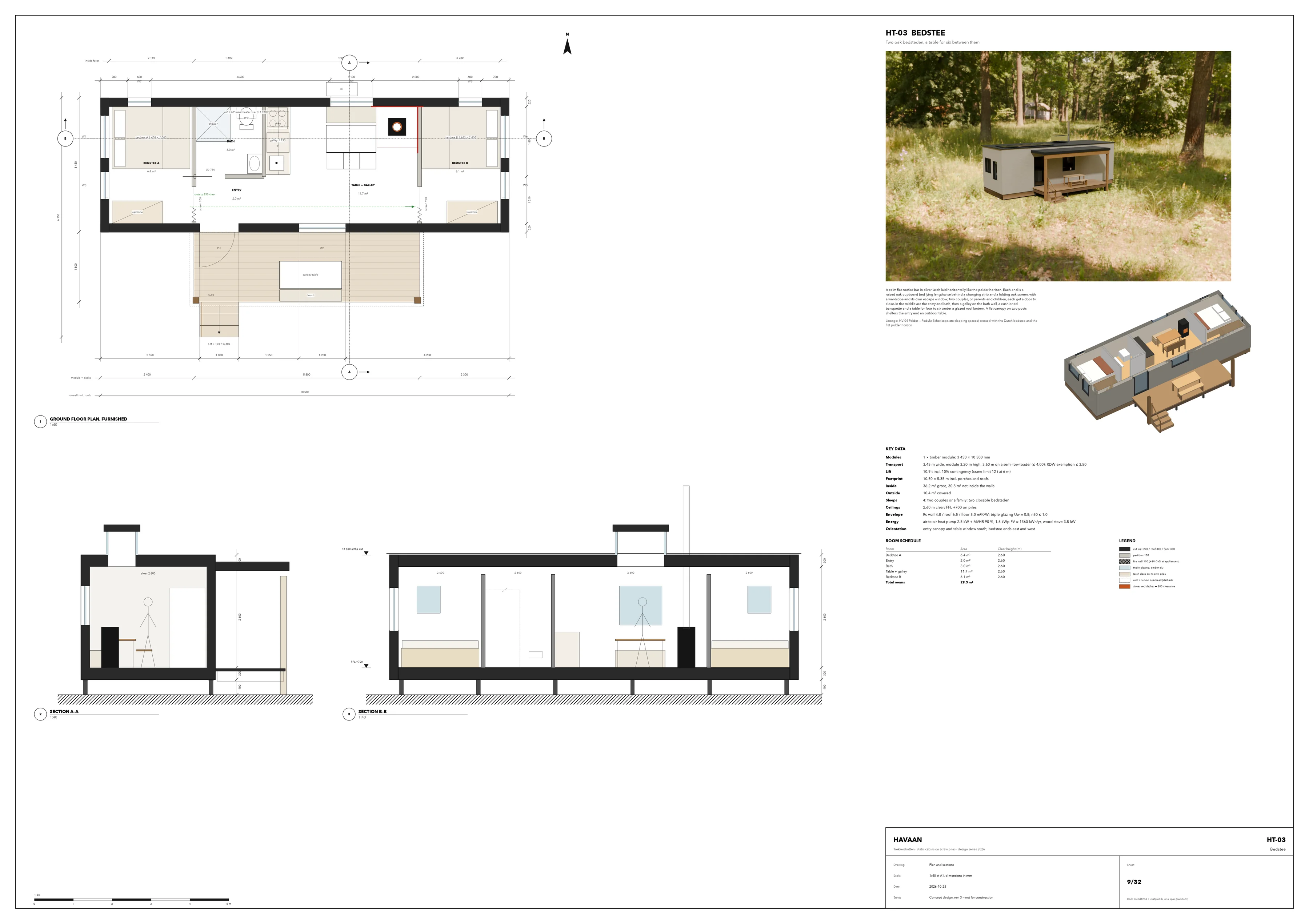

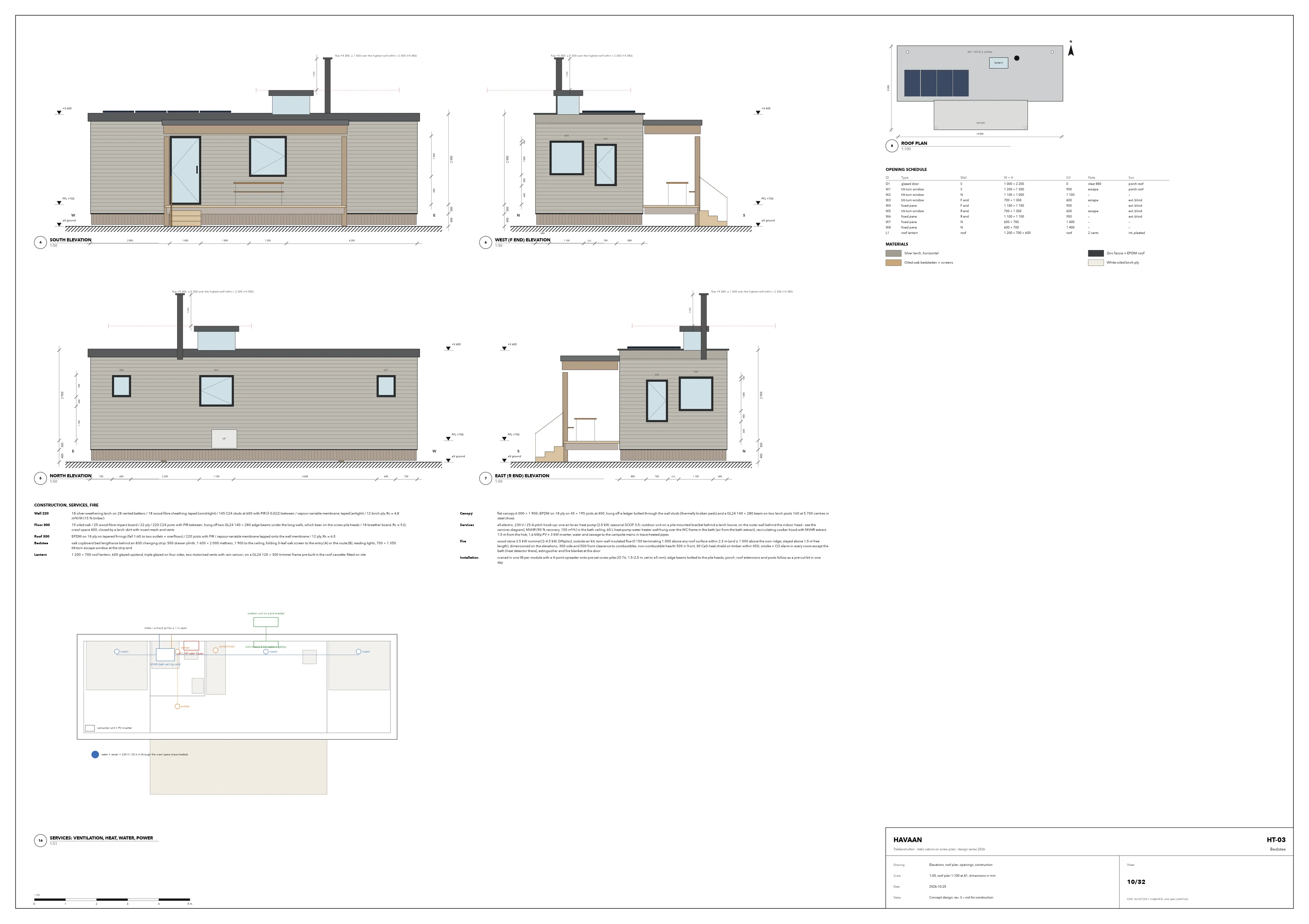

Wat het terrein nodig heeft, hoe de hut gebouwd en geplaatst wordt, en de vier A1-bladen.
6 · Op het terrein · on the site
Een gezinshut voor het erf.
Twee bedsteden en een tafel voor vier maken Bedstee de gezinshut van een erf.
Hut
1 hut, eigen kachel en vuurschaal. 2–4 gasten.
Erf
3–6 hutten rond één vuur, sauna voor 8, één tafel. 8–20 gasten.
Landgoed
10+ hutten in clusters, een langhuis met een tafel voor 40, een saunahuis. 20–40 gasten.
Wat het terrein nodig heeft
Berk 3
01·E1·B3 · HT-03 Bedstee
7 · Bouw en plaatsing · build and install
Een platte balk, in één dag geplaatst.
Een vlakke balk van 10,5 meter; de luifel op twee palen komt als pakket mee.
Modules en hijsen
| Module | L × B | Dak | Hoogte | Module | Aan de haak | Kraan: straal · kan |
|---|---|---|---|---|---|---|
| Module 1 · platte balk | 10,5 × 3,45 m | plat dak | 3,2 m | 10,9 t | 11,3 t | 4,3 m · 15,3 t |
Modulegewicht met 10 % reserve; aan de haak komt daar 0,4 t hijsgereedschap bij. Kraanwagen van 80 t·m, 2,6 m naast de lange zijde: wat hij op die straal kan tillen, moet boven de haaklast liggen. Op de weg 3,6 m hoog (grens 4,00 m) en 3,45 m breed (RDW-ontheffing tot 3,50 m).Module mass includes 10 % contingency; the hook load adds 0.4 t of rigging. On the road 3.60 m high (limit 4.00 m), 3.45 m wide.
Energie en fundering
- Zon
- 1,6 kWp, ongeveer 1360 kWh per jaar (850 kWh/kWp voor dit dak)
- Warmte
- een lucht-luchtwarmtepomp in de woonruimte, en de houtkachel
- Rc wand
- 4,8 m²K/W
- Rc dak
- 6,5 m²K/W
- Rc vloer
- 5,0 m²K/W
- Fundering
- 12 schroefpalen onder de module, plus 2 onder de dakpalen
Herkomst van het ontwerp: Losse slaapplekken, de Hollandse bedstee en de platte polderhorizon: de lijn van Polder (HV-04).

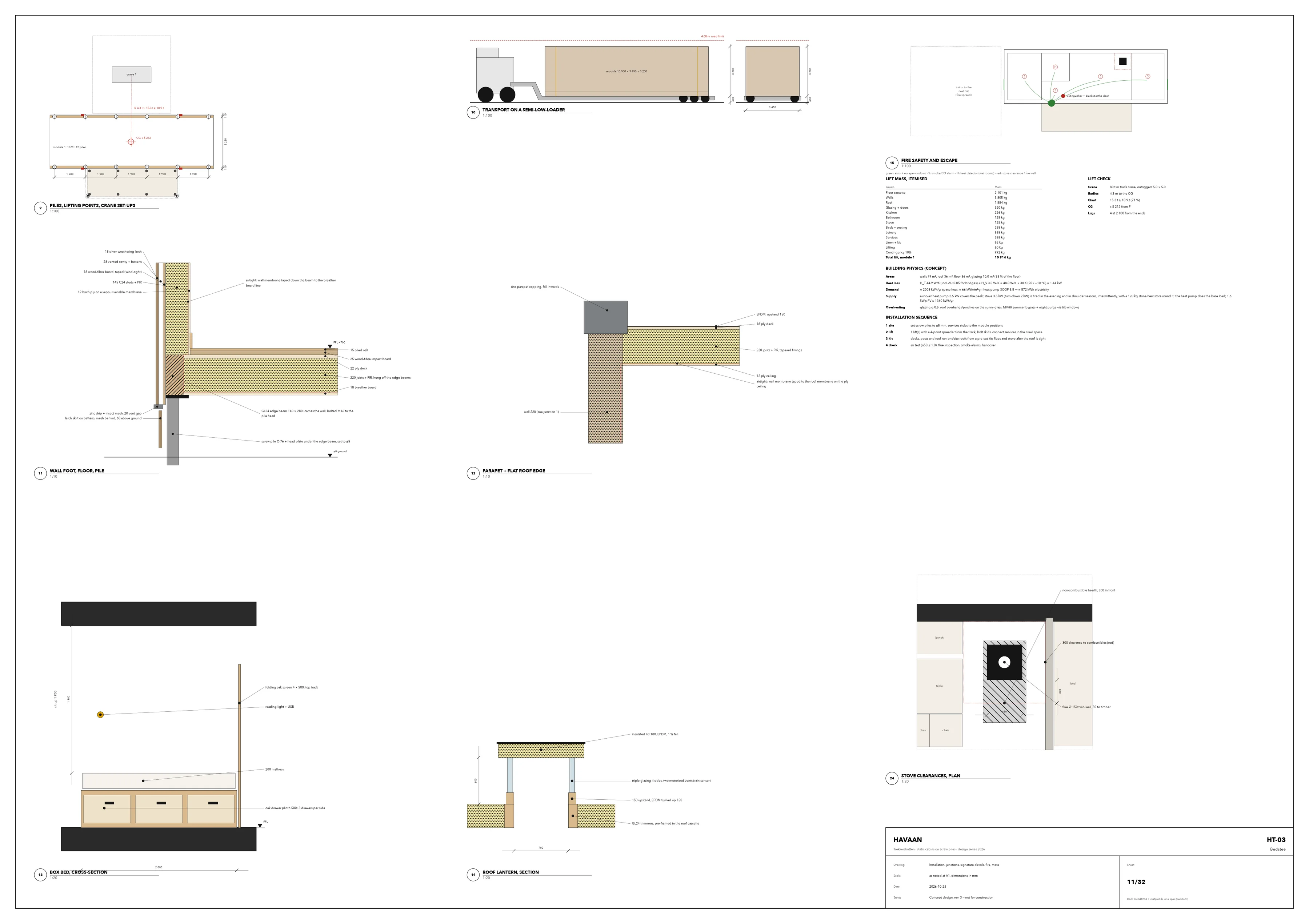

Opbouw, laag voor laagvoor de bouwer, in het Engels zoals op de bladen · for the builder, in English as on the sheets
- Wall 220 18 silver-weathering larch on 28 vented battens / 18 wood-fibre sheathing, taped (wind-tight) / 145 C24 studs at 600 with PIR (λ 0.022) between / vapour-variable membrane, taped (airtight) / 12 birch ply. Rc ≈ 4.8 m²K/W (15 % timber)
- Floor 300 15 oiled oak / 25 wood-fibre impact board / 22 ply / 220 C24 joists with PIR between, hung off two GL24 140 × 280 edge beams under the long walls, which bear on the screw-pile heads / 18 breather board. Rc ≈ 5.0; crawl space 400, closed by a larch skirt with insect mesh and vents
- Roof 300 EPDM on 18 ply on tapered firrings (fall 1:60 to two outlets + overflows) / 220 joists with PIR / vapour-variable membrane lapped onto the wall membrane / 12 ply. Rc ≈ 6.5
- Bedstee oak cupboard bed lengthwise behind an 830 changing strip: 500 drawer plinth, 1 600 × 2 000 mattress, 1 900 to the ceiling, folding 3-leaf oak screen to the entry (A) or the route (B), reading lights, 700 × 1 350 tilt-turn escape window at the strip end
- Lantern 1 200 × 700 roof lantern, 600 glazed upstand, triple glazed on four sides, two motorised vents with rain sensor; on a GL24 120 × 300 trimmer frame pre-built in the roof cassette, fitted on site
- Canopy flat canopy 6 000 × 1 900: EPDM on 18 ply on 45 × 195 joists at 400, hung off a ledger bolted through the wall studs (thermally broken pads) and a GL24 140 × 280 beam on two larch posts 160 at 5 700 centres in steel shoes

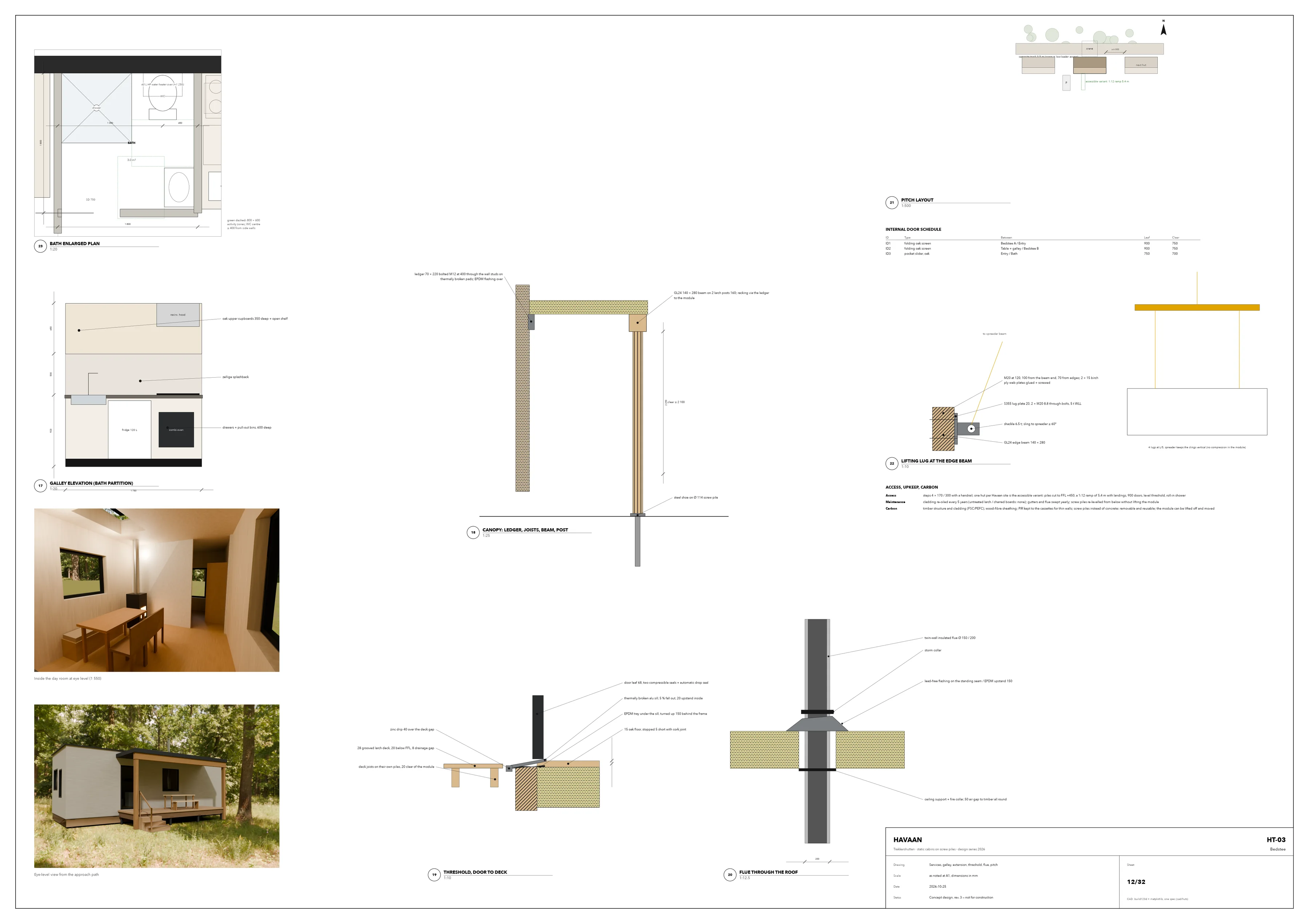

- Services all-electric, 230 V / 25 A pitch hook-up: one air-to-air heat pump (2.5 kW, seasonal SCOP 3.5; outdoor unit on a pile-mounted bracket behind a larch louvre, on the outer wall behind the indoor head - see the services diagram), MVHR (90 % recovery, 150 m³/h) in the bath ceiling, 60 L heat-pump water heater wall-hung over the WC frame in the bath (air from the bath extract), recirculating cooker hood with MVHR extract 1.5 m from the hob, 1.6 kWp PV + 3 kW inverter, water and sewage to the campsite mains in trace-heated pipes
- Fire wood stove 3.5 kW nominal (2–4.5 kW, DINplus), outside-air kit; twin-wall insulated flue Ø 150 terminating 1 000 above any roof surface within 2.3 m (and ≥ 1 000 above the own ridge; stayed above 1.5 m free length), dimensioned on the elevations; 300 side and 500 front clearance to combustibles, non-combustible hearth 500 in front, 30 CaSi heat shield on timber within 450; smoke + CO alarm in every room except the bath (heat detector there), extinguisher and fire blanket at the door
- Installation craned in one lift per module with a 4-point spreader onto pre-set screw piles (Ø 76, 1.5–2.5 m, set to ±5 mm); edge beams bolted to the pile heads; porch, roof extensions and posts follow as a pre-cut kit in one day
Ontwerpgegevens uit de CAD-spec: maten, massa's en Rc-waarden zijn berekend, nog niet constructief of bouwfysisch getoetst door een adviseur.
Materialen
- Zilvergrijs lariks, liggend
- Zinken boeiboord, EPDM-dak
- Geolied eiken bedsteden en schermen
- Wit geolied berkenmultiplex
